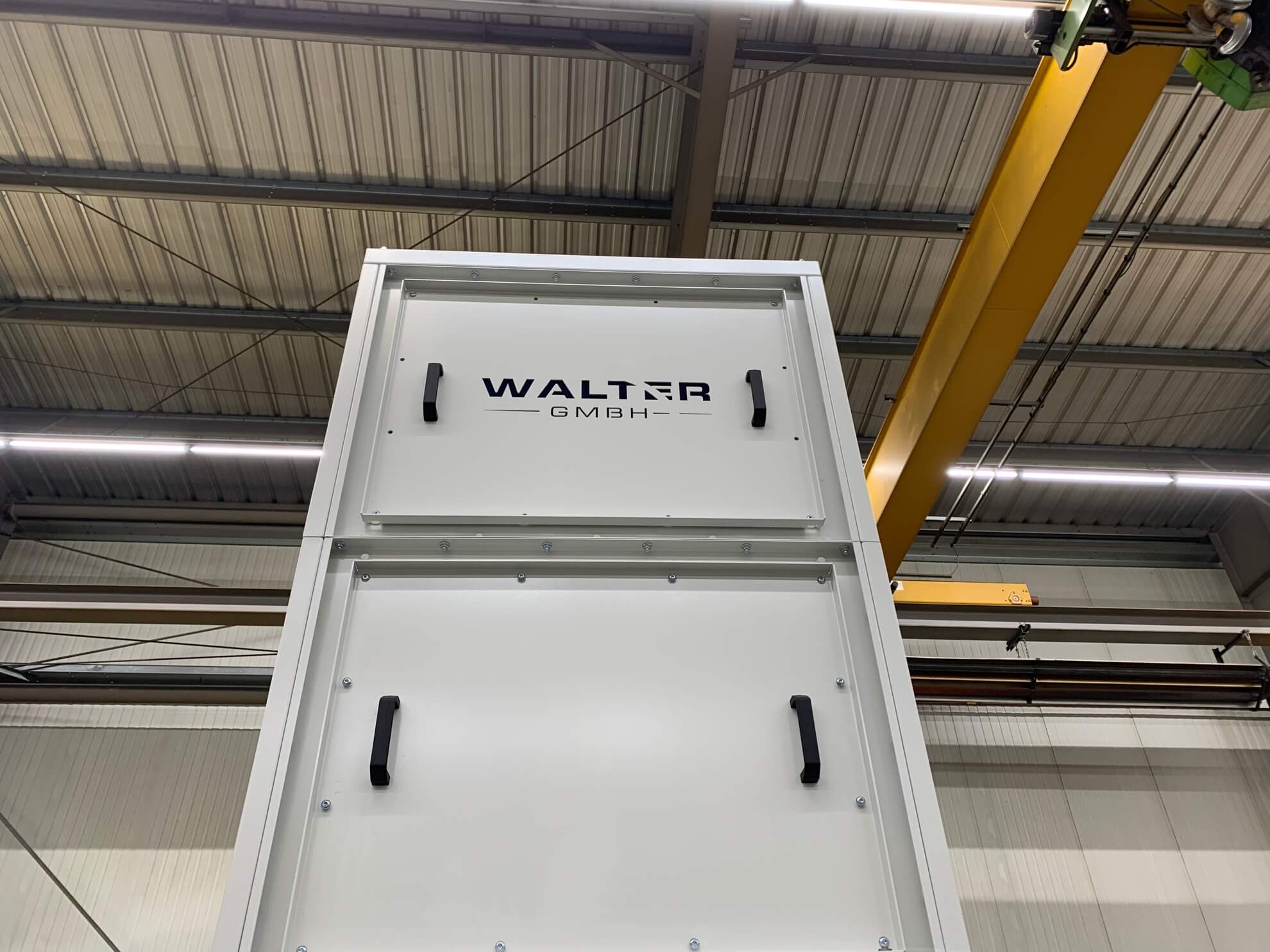

Patronenfilter

Die Patronenfilter der Baureihe PF von WALTER sind für die Abscheidung von Stäuben in vielen Anwendungsgebieten bestens geeignet. Nahezu alle Staubarten können damit problemlos abgeschieden werden. Die Patronenfilter sind in Komponentenbauweise entwickelt worden, um sie flexibel an alle Anforderungen bezüglich der Staubqualität oder Absaugluftmenge anzupassen. Die robusten Geräte ermöglichen einen problemlosen 24-Stunden-Betrieb bei konstantem Luftdurchsatz.

Anwendungsbereiche

Metallverarbeitung (Schweißen, Schleifen, Bürsten, Strahlen, Putzen)
Kunststoffverarbeitung
Lackierarbeiten
Holzwerkstoffindustrie
Chemische Industrie
Recyclingindustrie
Steine, Erden

Funktionsprinzip

Die staubhaltige Luft (Rohgas) strömt über die Eintrittsöffnung in das Filtergehäuse und wird dort durch die Volumenvergrößerung stark verzögert, wodurch gröbere Staubpartikel vorabgeschieden werden. Das Rohgas umströmt die Patronen von unten nach oben, dabei werden die Staubpartikel an der Filteroberfläche abgeschieden. Die gereinigte Luft (Reingas) strömt durch den Reingasaustritt aus dem Abscheider und wird entweder in den Arbeitsraum zurückgeführt (Rückluft) oder ins Freie geleitet (Fortluft). Mit einer Umschaltvorrichtung in der Abluftleitung ist auch ein Wechselbetrieb möglich. Das Abreinigen der Filterelemente wird während des Filtrationsprozesses durch eine Druckluft-Impulsabreinigung differenzdruck- oder zeitabhängig angesteuert. Der abgeschiedene Staub fällt in den Staubsammeltrichter. Hier wird der Staub entweder automatisch oder manuell über ein Austragsorgan entsorgt.

Die Patronenfilter der Baureihe PF von WALTER können mit entsprechender Sicherheitstechnik für explosive oder brennbare Stäube ausgerüstet werden. Vorschriften wie ATEX, VDI etc. werden selbstverständlich berücksichtigt.

Die Patronenfilter sind ab 1000 m³/h bis 40.000 m³/h erhältlich. Für größere Luftleistungen werden die Abscheider parallel aufgestellt oder nach kundenspezifischen Vorgaben angefertigt.
