Rohre DIN 24151 (EN 1506) / Kanäle DIN 24192 (EN 1505)
Wir fertigen Rohre, Rohrformteile und Lüftungskanäle für lufttechnische Anlagen.
Gerne Fertigen wir für Sie auch Sondergrößen nach Ihren Angaben.
Anwendungsbereiche
Geschweißte Rohrleitungen werden in lufttechnischen Anlagen (Prozessluft) für die Förderung von Luft (auch Staubbeladen) ohne Zusatz von aggressiven Dämpfen oder verschleißfördernden Feststoffen eingesetzt. Sie finden in den Bereichen Be- und Entlüftung, Absaugung, Entstaubung, Abluftreinigung oder Rauchgasreinigung Verwendung.
Bei der Planung / Auslegung von Rohrsystemen und der Werkstoff-Auswahl sind wir gerne behilflich. Die einzusetzende Materialgüte, die Rohrlänge, die Wanddicke, die Anforderung an die Schweißtechnik / Oberflächenbehandlung etc. richten sich grundsätzlich nach dem jeweiligen Verwendungszweck und sind zwischen Besteller und Lieferer auftragsbezogen zu vereinbaren.
Einen Auszug aus unserem Rohrleitungssortiment können Sie direkt in unserem Shop bestellen.
Shop aufrufenRohrformteile
Wir fertigen folgende Rohrformteile:

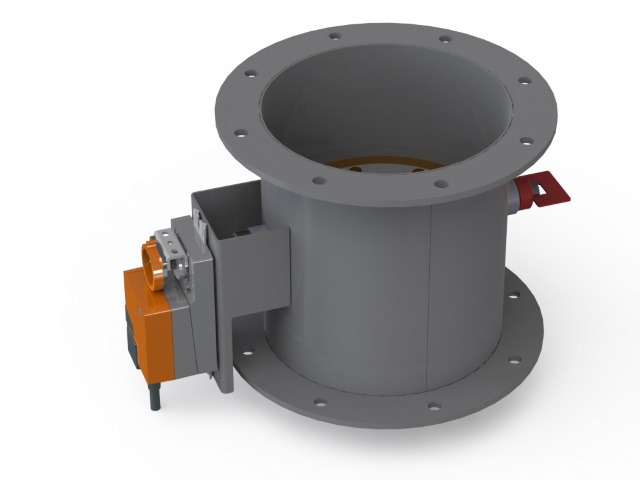

Absperrklappe
elektrisch

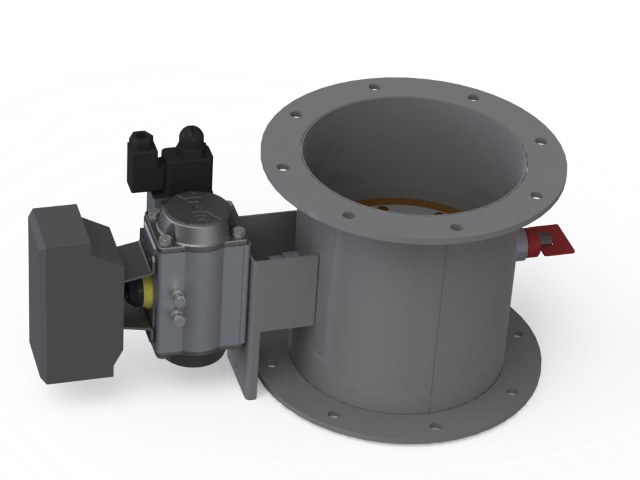

Absperrklappe
elektro-pneumatisch

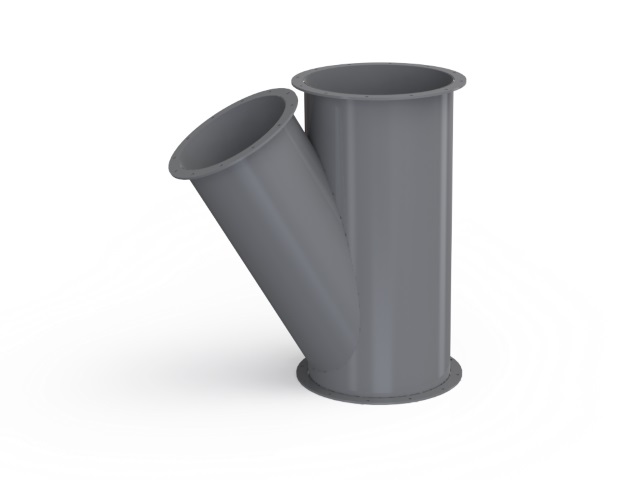

Abzweig
30°, gerade oder reduziert

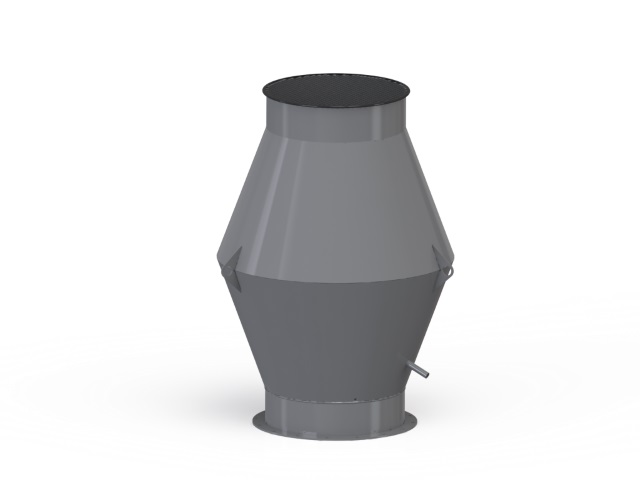

Deflektorhaube
breite oder schlanke Ausführung

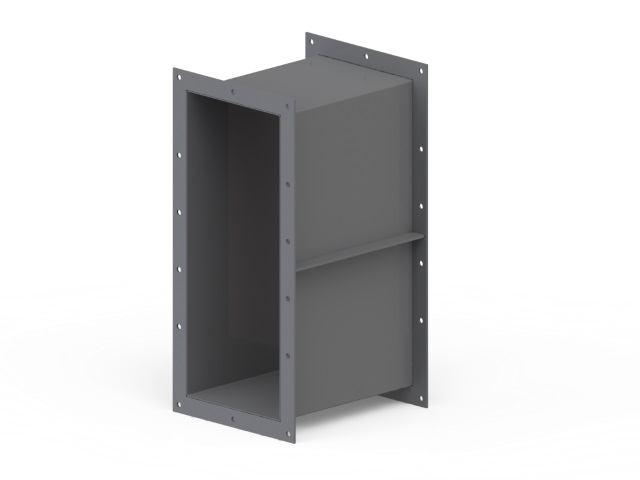

Kanal
geschweißte Ausführung

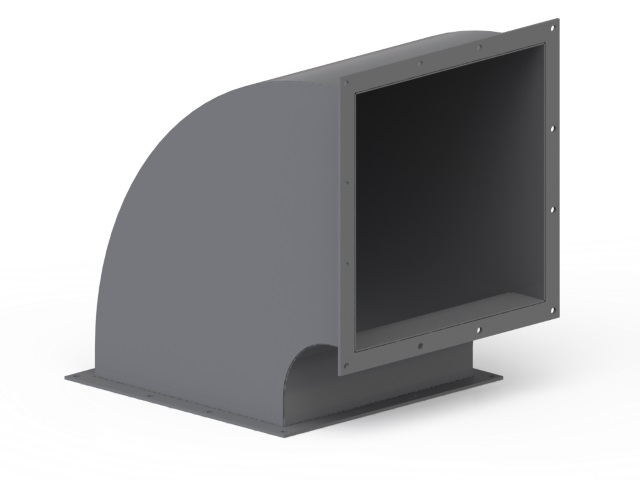

Kanalbogen
geschweißte Ausführung

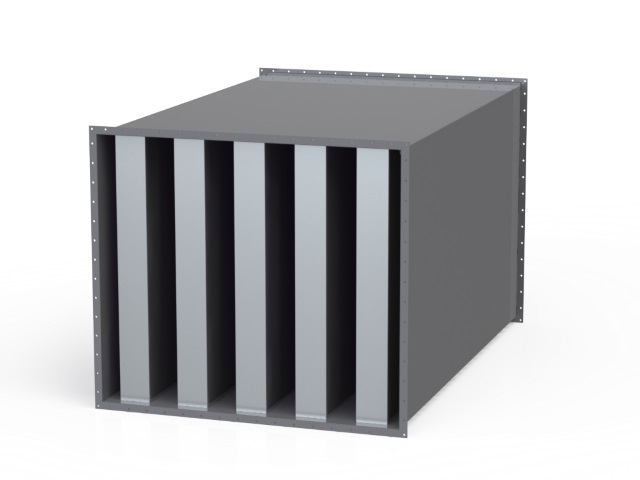

Kulissenschalldämpfer
geschweißte Ausführung

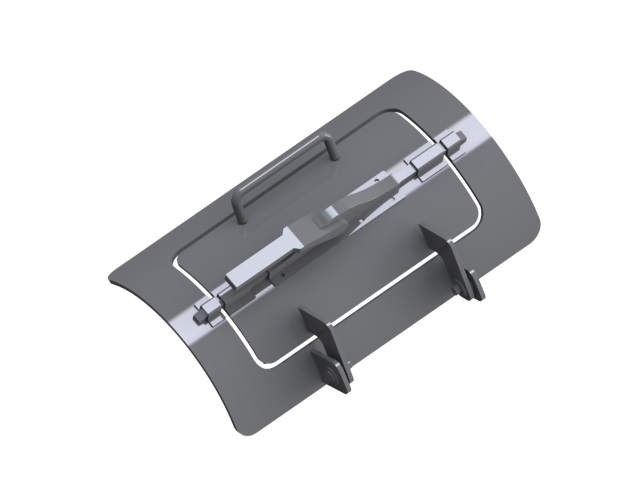

Revisionsöffnung
für Rohre und Kanäle

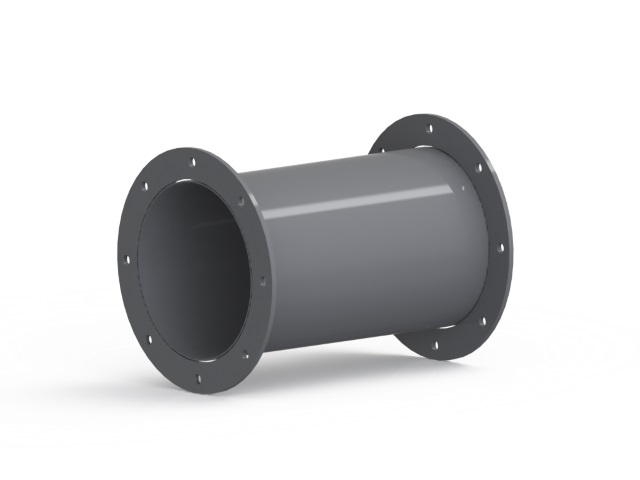

Rohr
in verschiedenen Längen

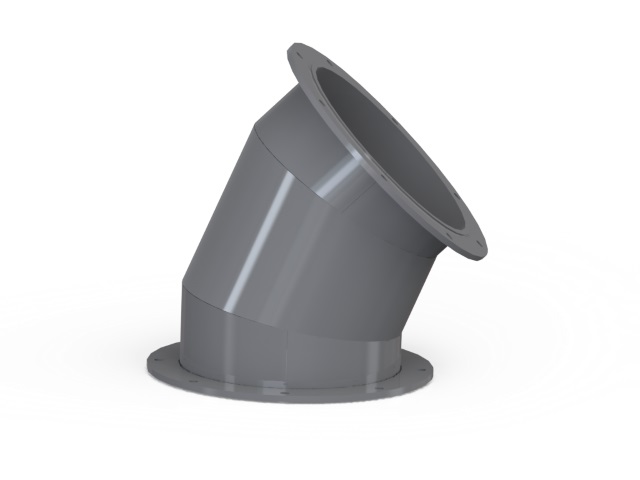

Rohrbogen
in 30, 45, 60 und 90°

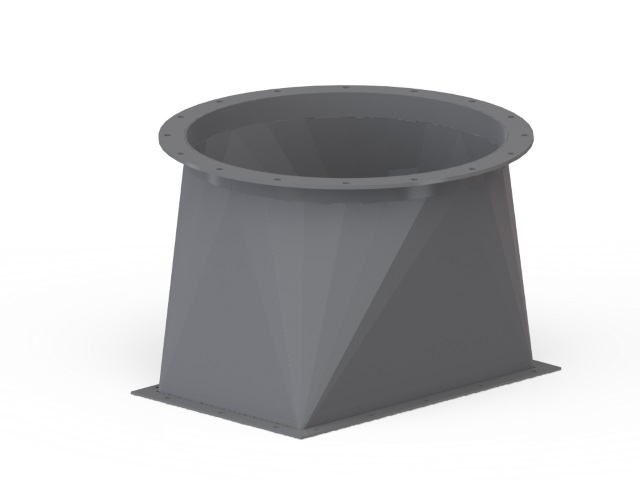

Rohrübergang
eckig/rund symmetrisch und asymmetrisch
Rohre und Rohrformteile für die Prozesslufttechnik nach DIN 24151 bzw. DIN EN 1506 für Druckstufen von -2500 Pa bis + 6300 Pa.
Geschweißte Kanäle und Formstücke nach DIN 24190/91 bzw. DIN EN 1505 für Druckstufen von -2500 Pa bis + 6300 Pa.
Für Rohrbauteile DIN 24151 / 24147 können Flachflansche nach DIN 24154 Reihe II (Teil II), Reihe 5 oder Winkelflansche nach DIN 24155 (Ausg. 1966) verwendet werden. Oder Sonderflansche nach Ihren Wünschen.
Nennweiten / Durchmesser
Wir liefern folgende Nennweiten / Durchmesser, Längen und Blechstärken nach DIN 24151:
| DN (mm) | s (mm) | Länge (mm) | Länge (mm) | Länge (mm) |
|---|---|---|---|---|
| 100 | 1,5 | 1.000 | 2.000 | 3.000 |
| 112 | 1,5 | 1.000 | 2.000 | 3.000 |
| 125 | 1,5 | 1.000 | 2.000 | 3.000 |
| 140 | 1,5 | 1.000 | 2.000 | 3.000 |
| 150 | 1,5 | 1.000 | 2.000 | 3.000 |
| 160 | 1,5 | 1.000 | 2.000 | 3.000 |
| 180 | 1,5 | 1.000 | 2.000 | 3.000 |
| 200 | 1,5 | 1.000 | 2.000 | 3.000 |
| 224 | 1,5 | 1.000 | 2.000 | 3.000 |
| 250 | 1,5 | 1.000 | 2.000 | 3.000 |
| 280 | 2,0 | 1.000 | 2.000 | 3.000 |
| 315 | 2,0 | 1.000 | 2.000 | 3.000 |
| 355 | 2,0 | 1.000 | 2.000 | 3.000 |
| 400 | 2,0 | 1.000 | 2.000 | 3.000 |
| 450 | 2,0 | 1.000 | 2.000 | 3.000 |
| 500 | 2,0 | 1.000 | 2.000 | 3.000 |
| 560 | 3,0 | 1.000 | 2.000 | 3.000 |
| 630 | 3,0 | 1.000 | 2.000 | 3.000 |
| 710 | 3,0 | 1.000 | 2.000 | 3.000 |
| 800 | 3,0 | 1.000 | 2.000 | 3.000 |
| 900 | 3,0 | 1.000 | 2.000 | 3.000 |
| 1.000 | 3,0 | 1.000 | 2.000 | 3.000 |
| 1.120 | 3,0 | 1.000 | 2.000 | 3.000 |
| 1.250 | 3,0 | 1.000 | 2.000 | 3.000 |
| 1.400 | 3,0 | 1.000 | 2.000 | 3.000 |
| 1.600 | 3,0 | 1.000 | 2.000 | 3.000 |
| 1.800 | 3,0 | 1.000 | 2.000 | 3.000 |
| 2.000 | 3,0 | 1.000 | 2.000 | 3.000 |
Von der DIN abweichende Ausführungen erhalten Sie auf Anfrage.
Werkstoffe
- Stahlblech
- Kesselblech
- Warmfeste Stähle
- Verschleißfeste Stähle
- Rost-, säure- oder hitzebeständige Edelstähle
Möglichkeiten der Oberflächenbehandlung
- grundiert
- lackiert
- feuerverzinkt
- sandgestrahlt
- Edelstahlteile gebeizt
Die Oberflächenbehandlung ist stets auftragsbezogen festzulegen. Lieferzustand ansonsten: Werkstoff unbehandelt.
Varianten der Rohrverbindung
Verbindung mit angeschweißten Flanschen
An die Rohrenden werden Flach- oder Winkelflansche fest angeschweißt - als Standard von der Rückseite. Auf Wunsch können die Flansche auch zusätzlich von innen geschweißt werden.
Möglichkeiten der Abdichtung
Zur Abdichtung bieten eine Dichtschnur an, die auf den Flansch geklebt wird. Darüber hinaus bieten passend gelochte Flachdichtungen, die das gesamte Flanschprofil abdecken, an.
Verwendungsbereich
- Bei ölnebelhaltiger Luft
- Bei heißen Abgasen
- Bei senkrecht oder über längere Strecken verlaufenden Rohrleitungen bei denen Dichtheit und Stabilität gefordert sind.
Dimensionen
- Durchmesser 80 bis 2000 mm
- Wanddicken 1,5 bis 5,0 mm
Verbindung mit losen Flanschen hinter Bord
Die Rohrenden werden ca. 10 mm breit umgebördelt. Die Flansche bleiben drehbar, damit sich die Bauteile bei der Montage leichter ausrichten lassen.
Möglichkeiten der Abdichtung
Zur Abdichtung bieten eine Dichtschnur an, die auf den Bord geklebt wird.
Verwendungsbereich
- Bei Luftleitungen bzw. trockenen Fördermedien
Dimensionen
- Durchmesser 80 bis 2000 mm
- Wanddicken 1,5 bis 5,0 mm
Bitte beachten Sie
Durch das beidseitige Umbördeln verkürzt sich die Nennlänge der Rohre um 20 mm. Beispiel: Ein Rohr der Nennlänge 3000 mm hat dann eine Einbaulänge L von 2980 mm. Bei der Bestellung von Fixlängen muss das genaue Einbaumaß angegeben werden.
Verbindung mit Spannringen
Die Rohrenden werden 6 mm breit umgebördelt. Die Verbindung erfolgt mittels eines über die Borde zweier Rohrenden gezogenen Spannrings.
Möglichkeiten der Abdichtung
Zur Abdichtung bieten wir einen Bördel-Dichtring an, der über einen Bord gezogen wird. Danach wird der Spannring angezogen.
Verwendungsbereich
- Zur schnellen Montage von Rohrleitungen mit kleinen Durchmessern. Um die Gefahr des Durchbiegens zu vermeiden, ist auf die ausreichende Abstützung der Rohrbauteile zu achten.
Dimensionen
- Durchmesser 80 bis 400 mm
- Wanddicke 1,5 bis 2,0 mm
Bitte beachten Sie
Durch das beidseitige Umbördeln verkürzt sich die Nennlänge der Rohre um 16 mm. Beispiel: Ein Rohr der Nennlänge 3000 mm hat dann eine Einbaulänge L von 2984 mm. Bei der Bestellung von Fixlängen muss das genaue Einbaumaß angegeben werden.
Schweißverbindung
Die Rohrenden bleiben glatt und werden auf der Baustelle stumpf zusammengeschweißt.
Verwendungsbereich
- In erster Linie bei Teilen, die auf der Baustelle angepasst werden müssen.
Kombination verschiedener Verbindungsarten
Wir fertigen individuelle Bauteile nach Ihren Wünschen, z.B. ein Rohrende mit Flansch, das andere Rohrende glatt, etc.
Galerie

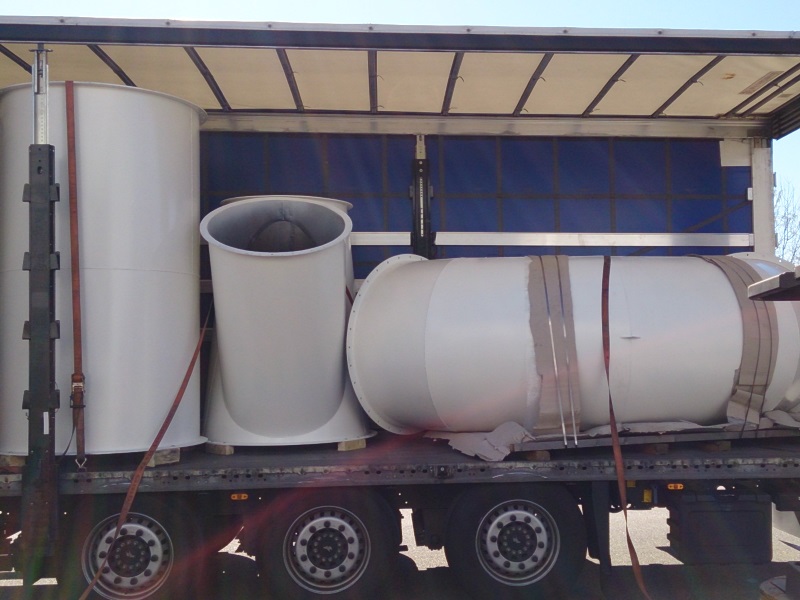

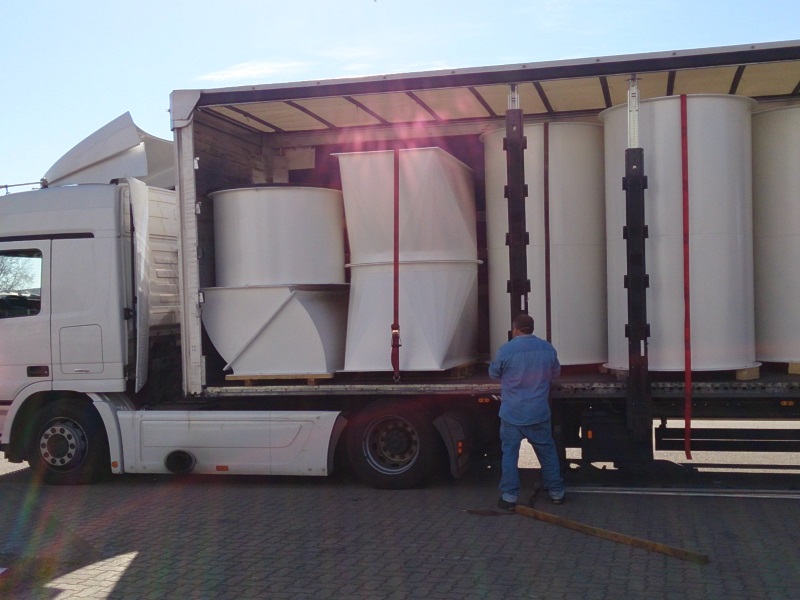

Nachfolgend ein kleiner Auszug aus bereits gefertigten Rohren, Kanälen und Formteilen. Klicken Sie auf die Fotos für eine vergrößerte Darstellung.

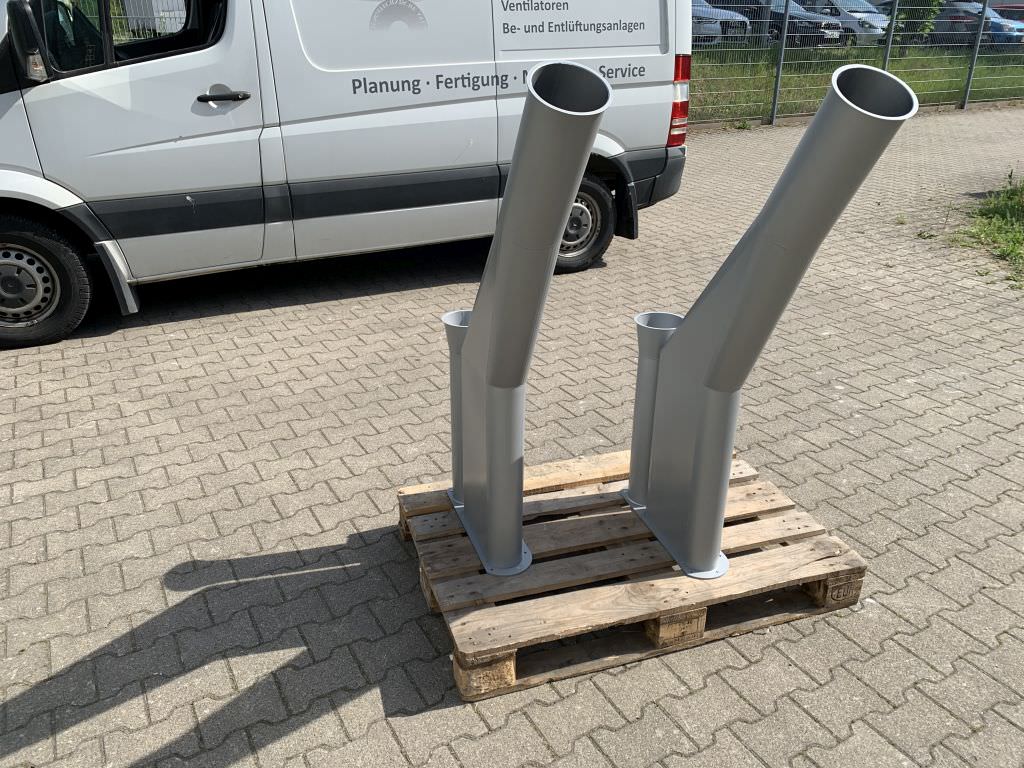

Rohr-Sonderteil
nach Kundenzeichnung
Rohr-Sonderteil
nach Kundenzeichnung

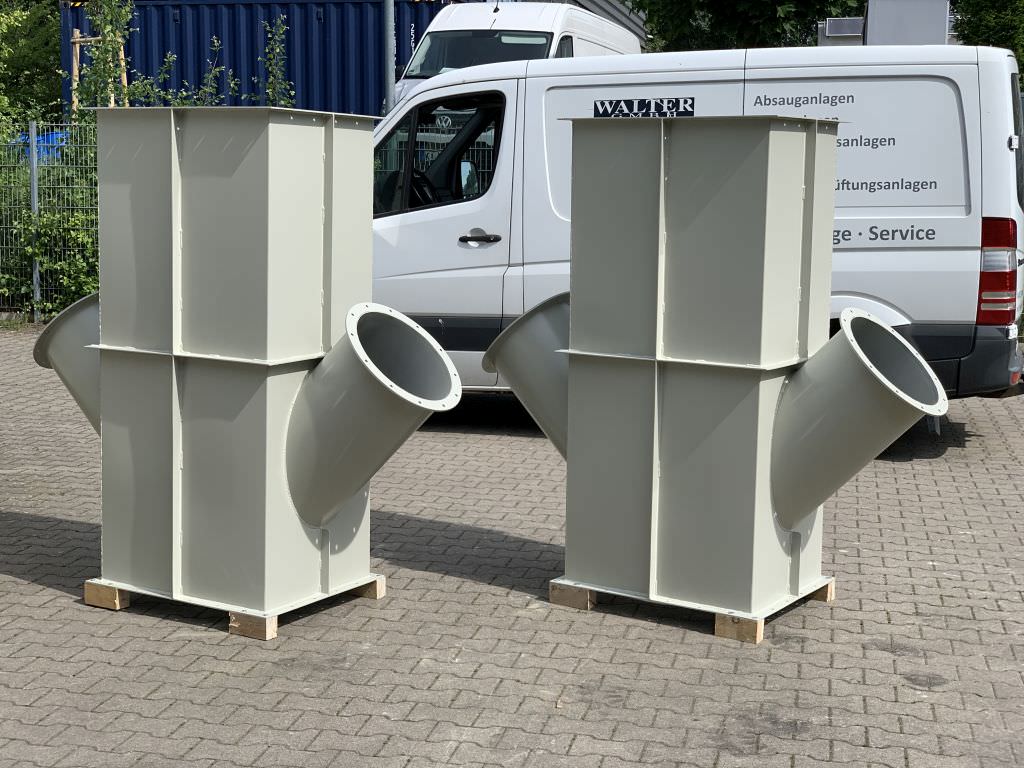

Kanal
mit Rohrabgängen 45°

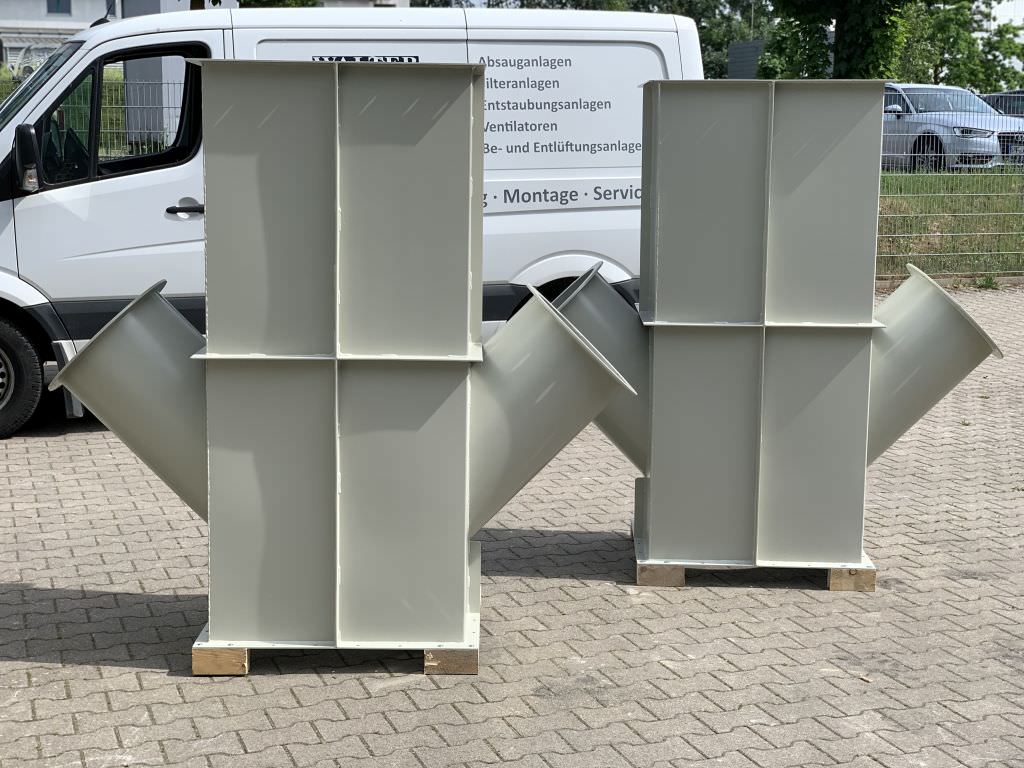

Kanal
mit Rohrabgängen 45°

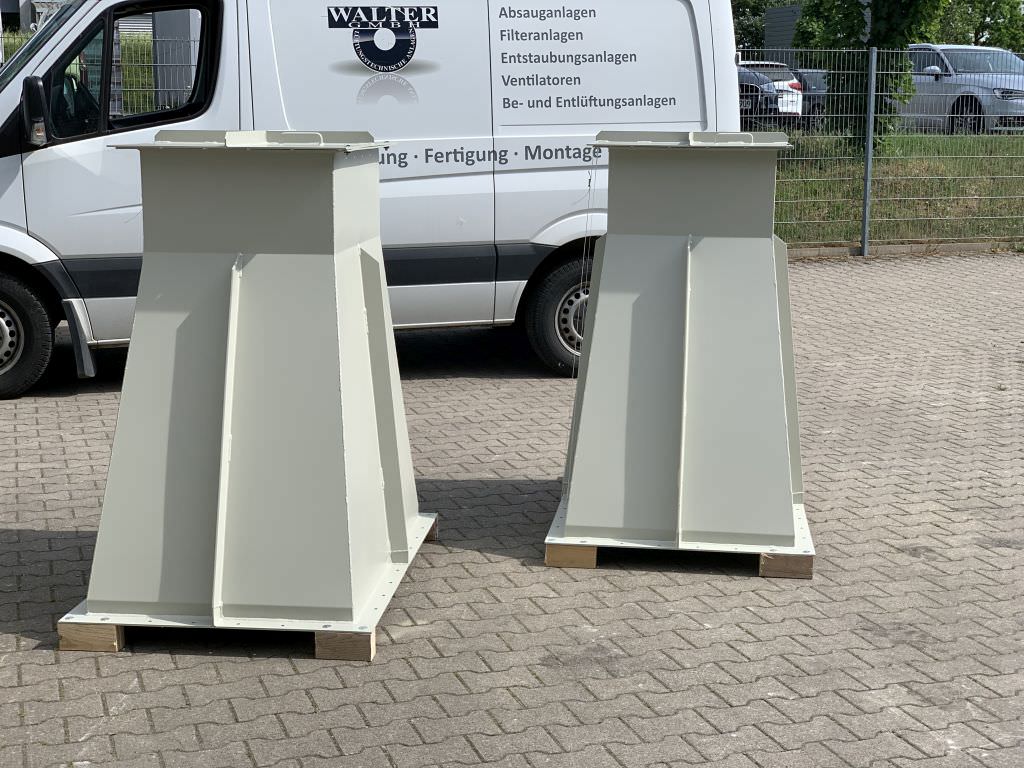

Kanalübergang
mit Blinddeckel
Kanalübergang
mit Blinddeckel

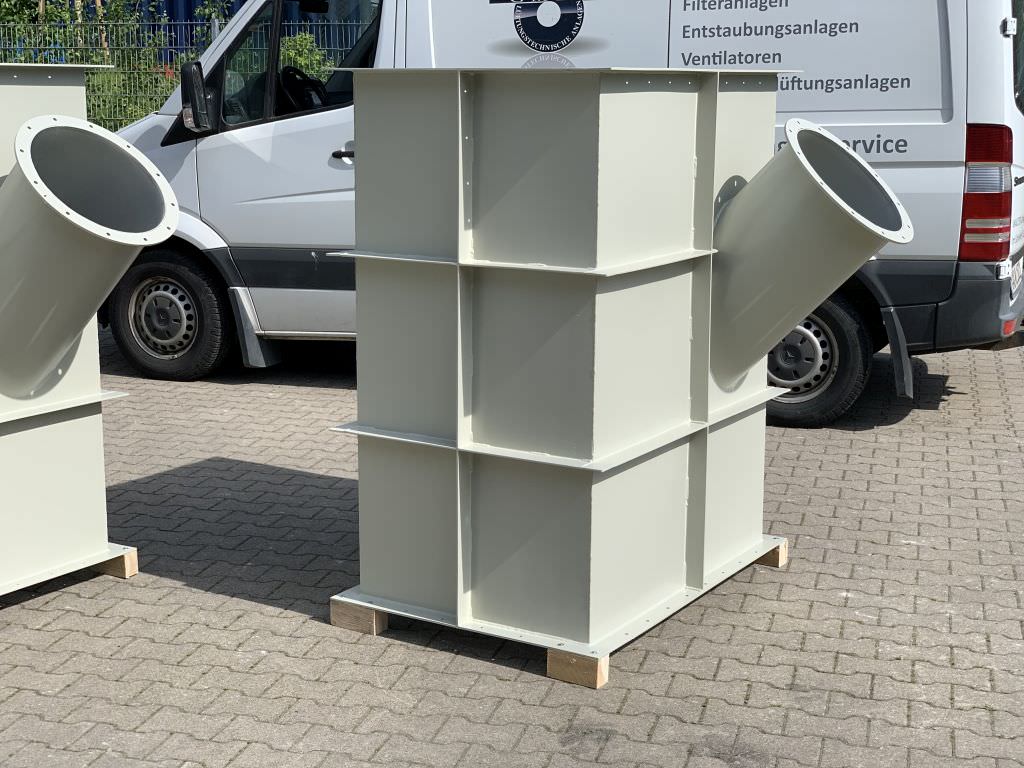

Kanal
mit Rohrabgängen 45°

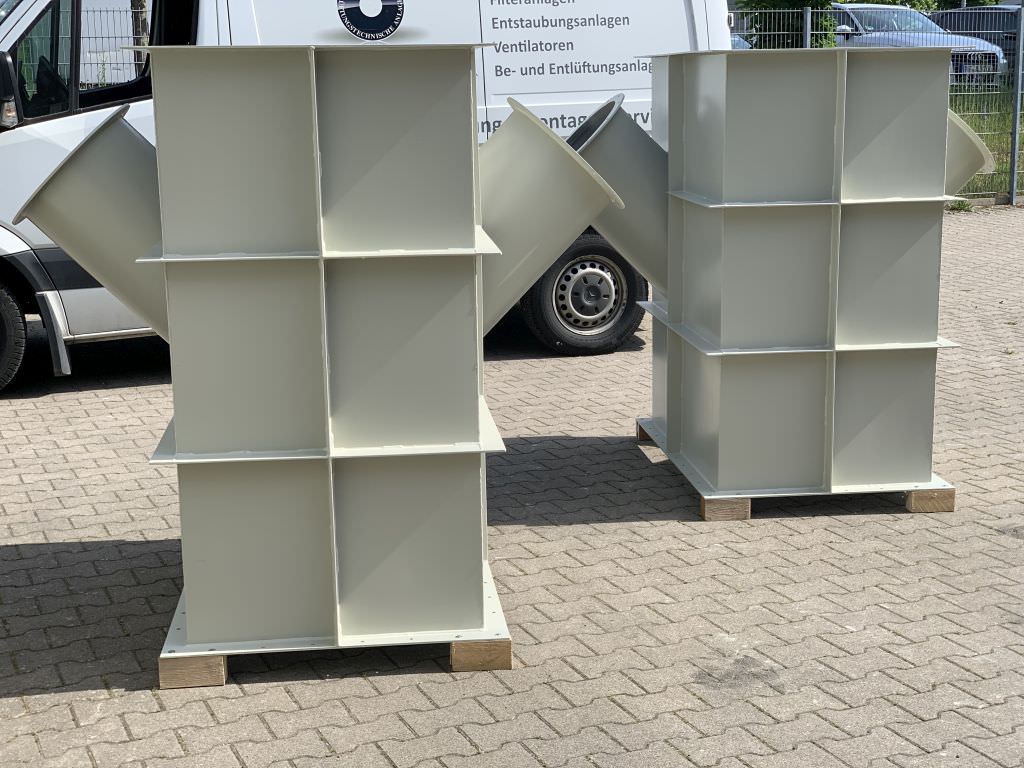

Kanal
mit Rohrabgängen 45°

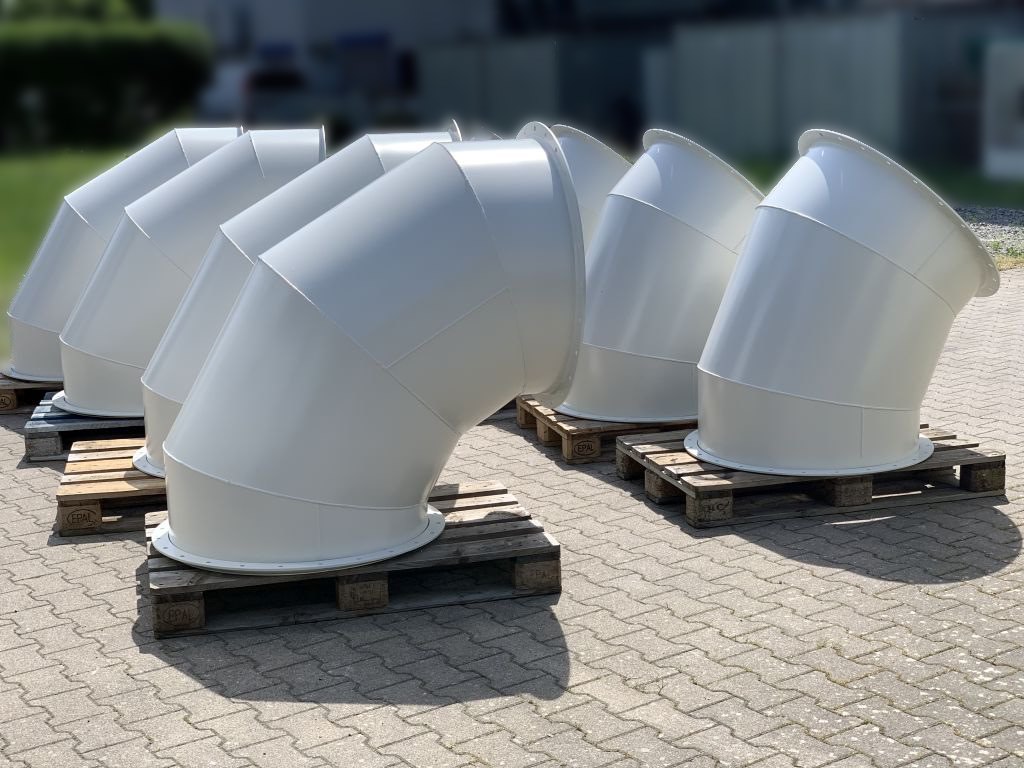

Rohrbögen
DN 800 90° 1xD / 45° 1,5xD

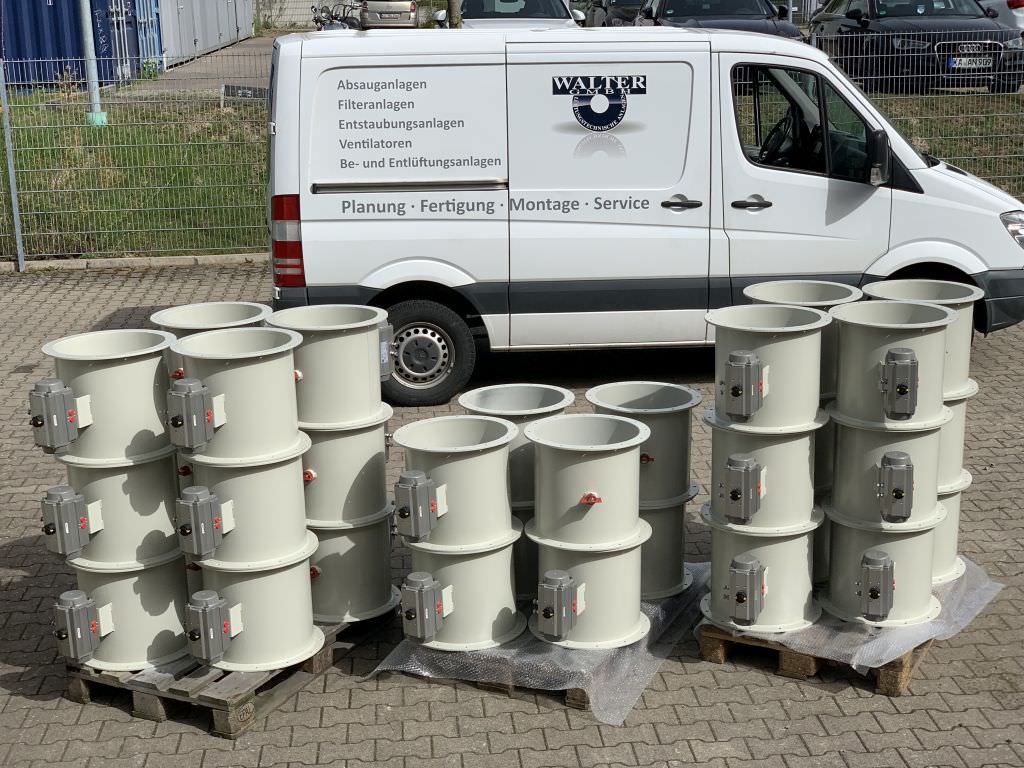

Absperrklappen DN 400
pneumatisch
Absperrklappe DN 400
Pneumatischer Antrieb
Absperrklappe DN 400
Stellungsanzeige

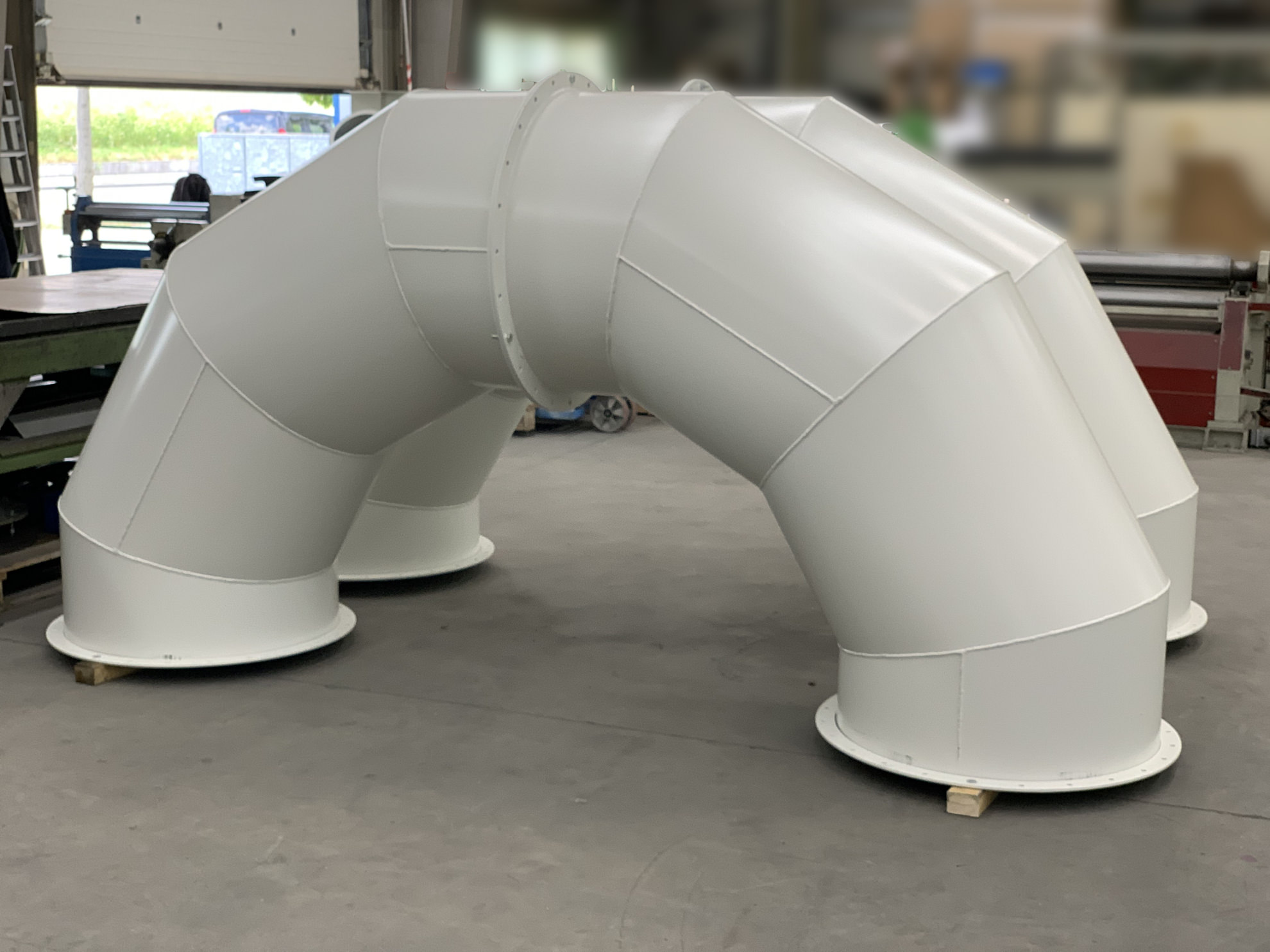

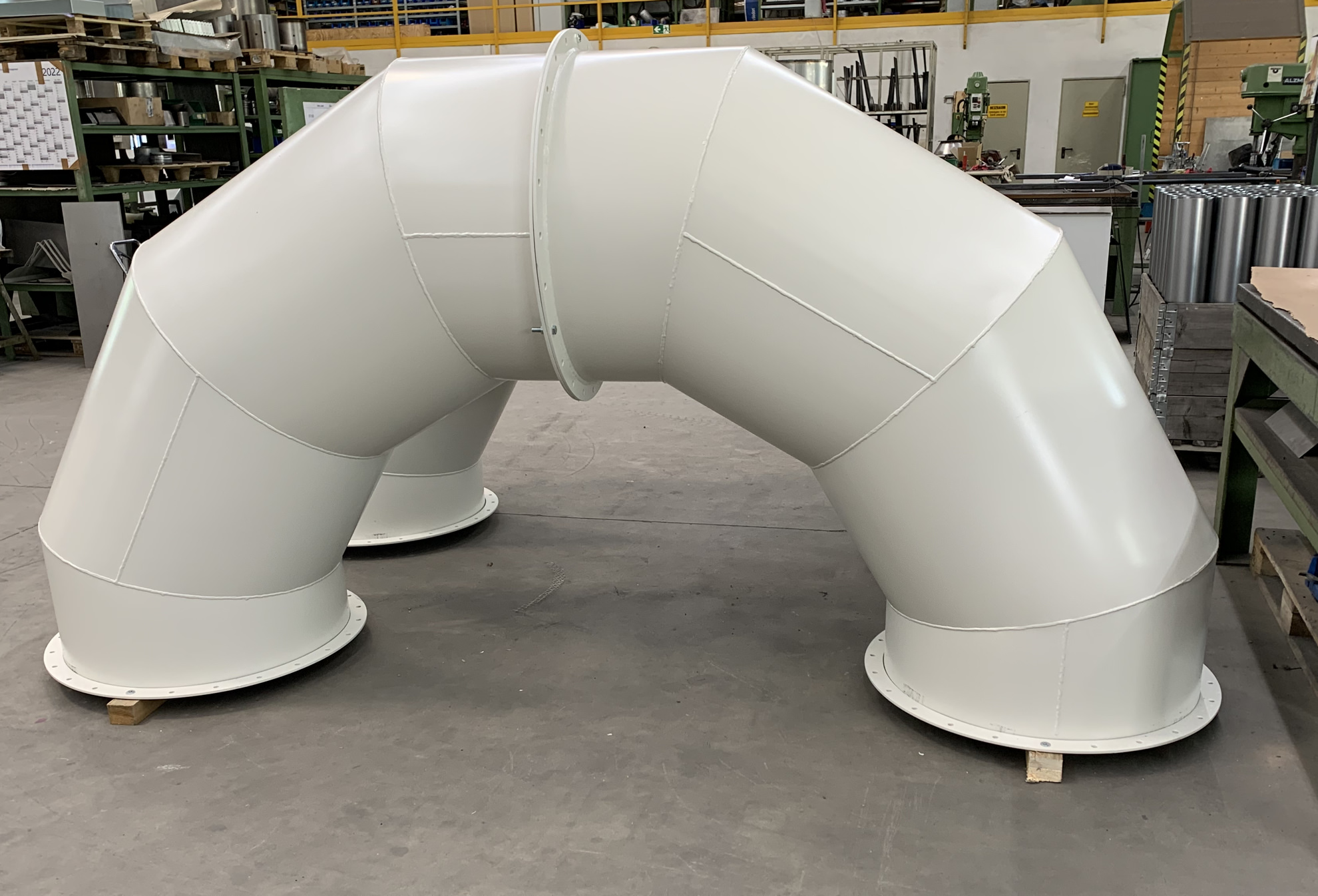

Rohrbögen
DN 800 90° 1,5xD
Rohrbögen
DN 800 90° 1,5xD

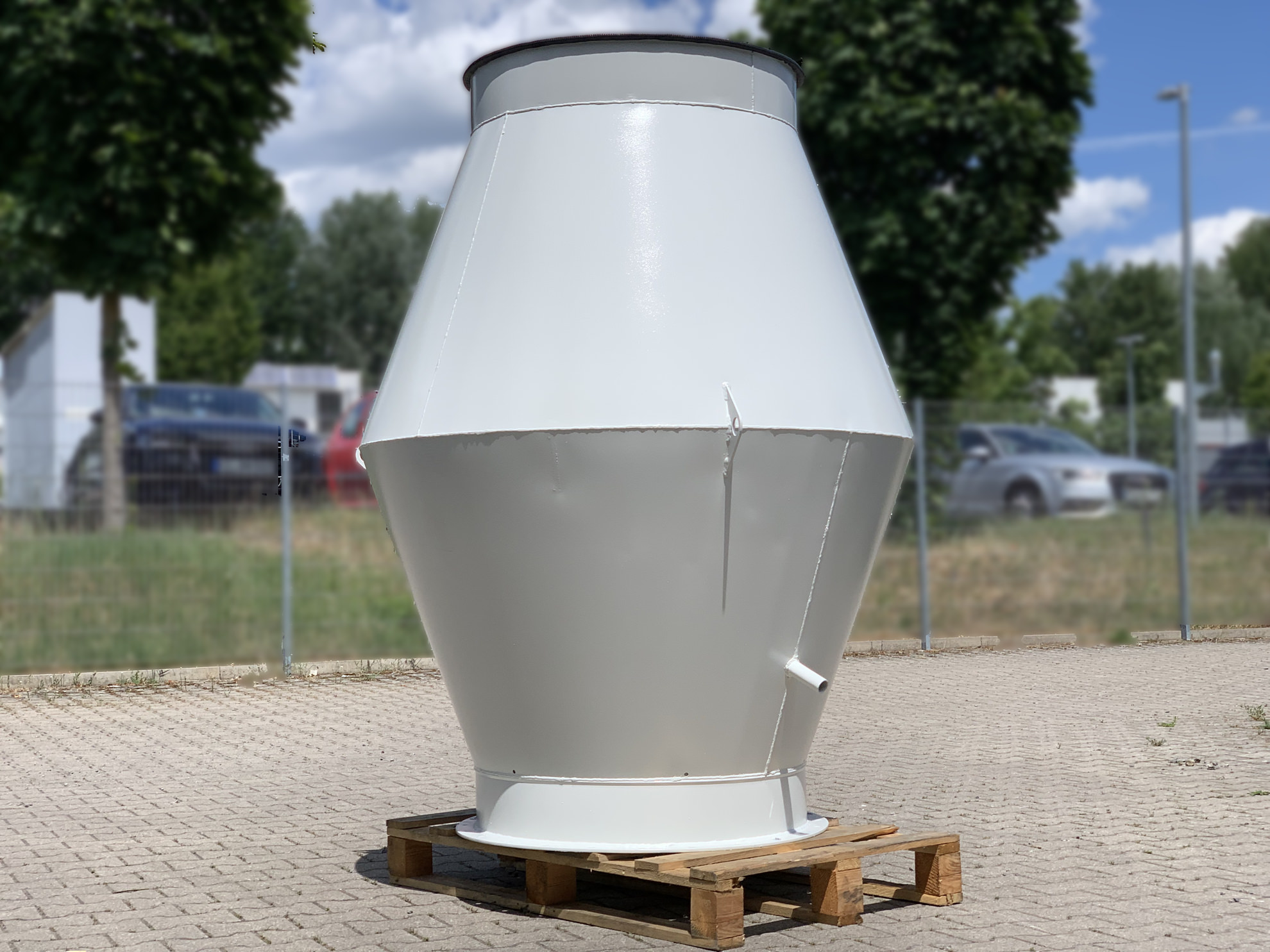

Deflektorhaube DN 800
Geschweißte Ausführung
Deflektorhaube DN 800
Geschweißte Ausführung

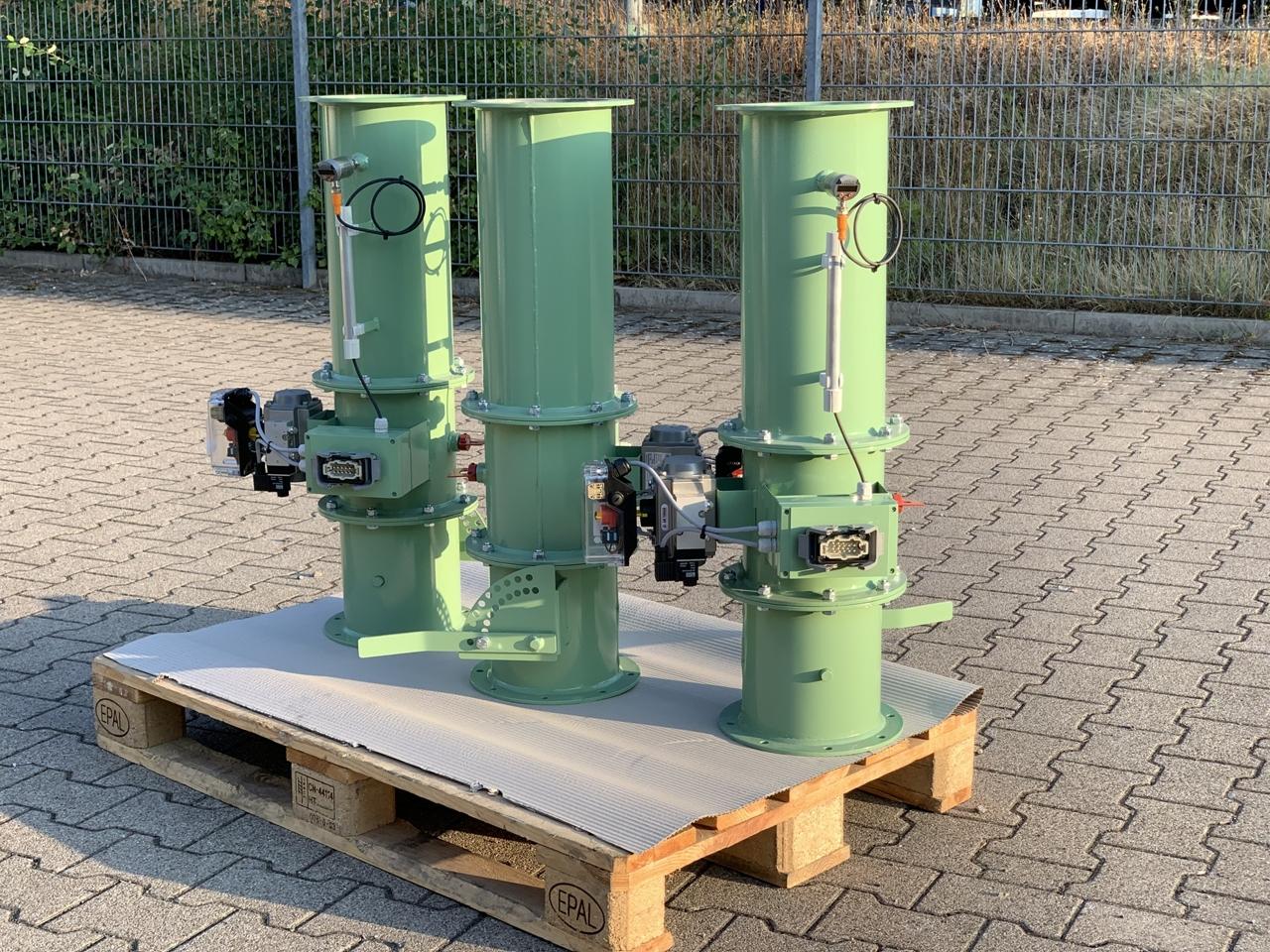

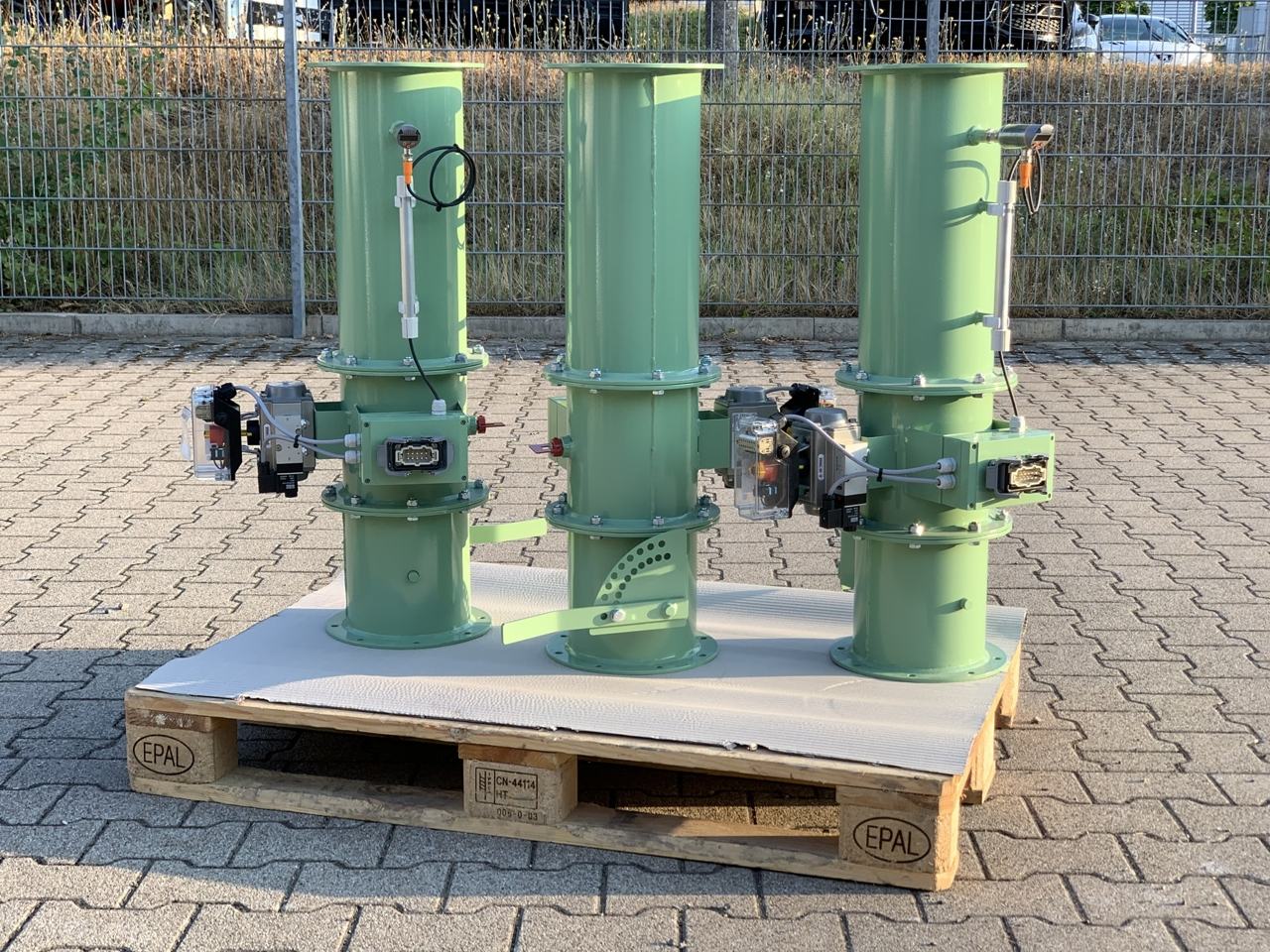

Abluftklappe DN 200
mit Strömungssensor
Abluftklappe DN 200
mit Strömungssensor

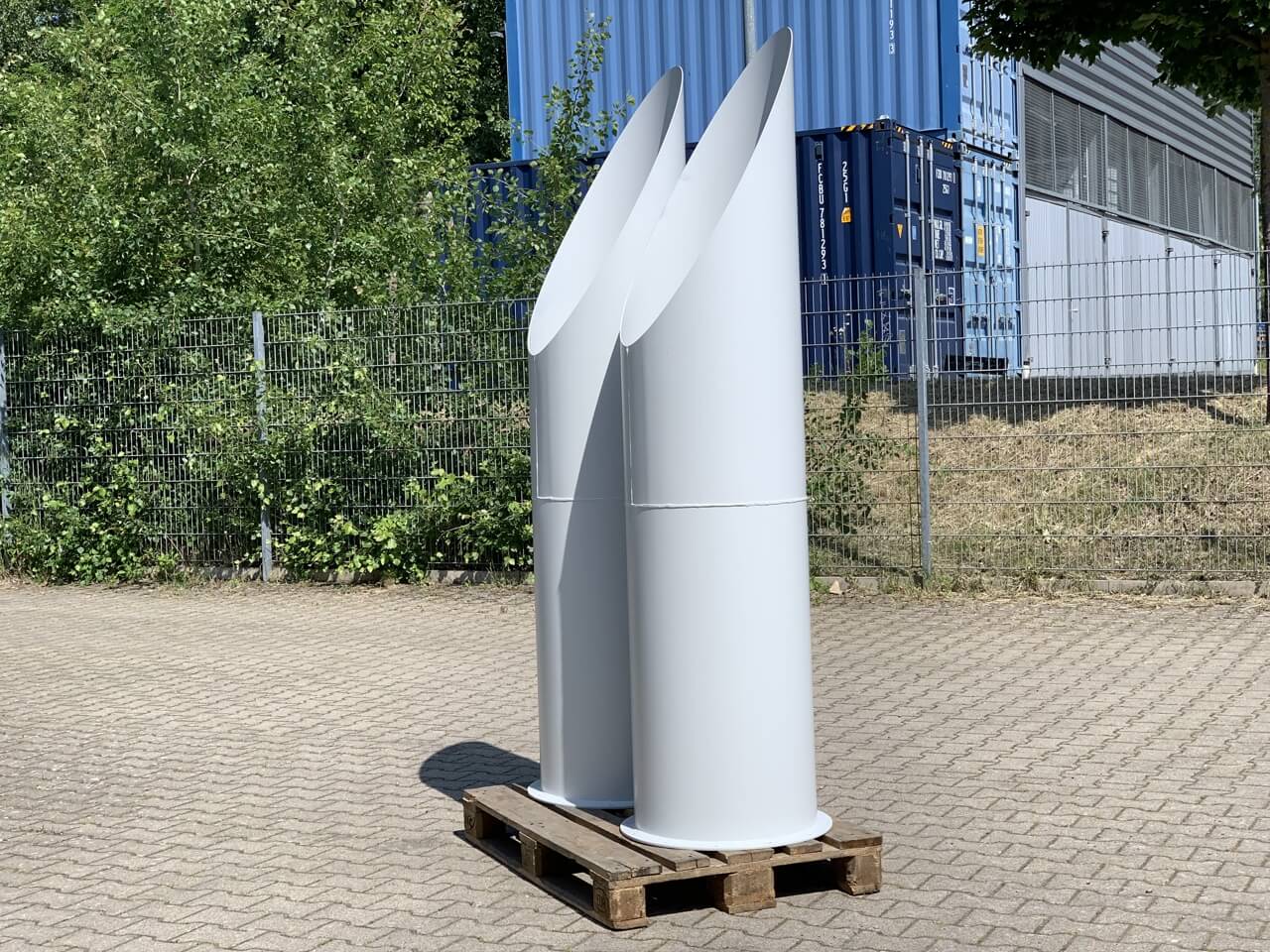

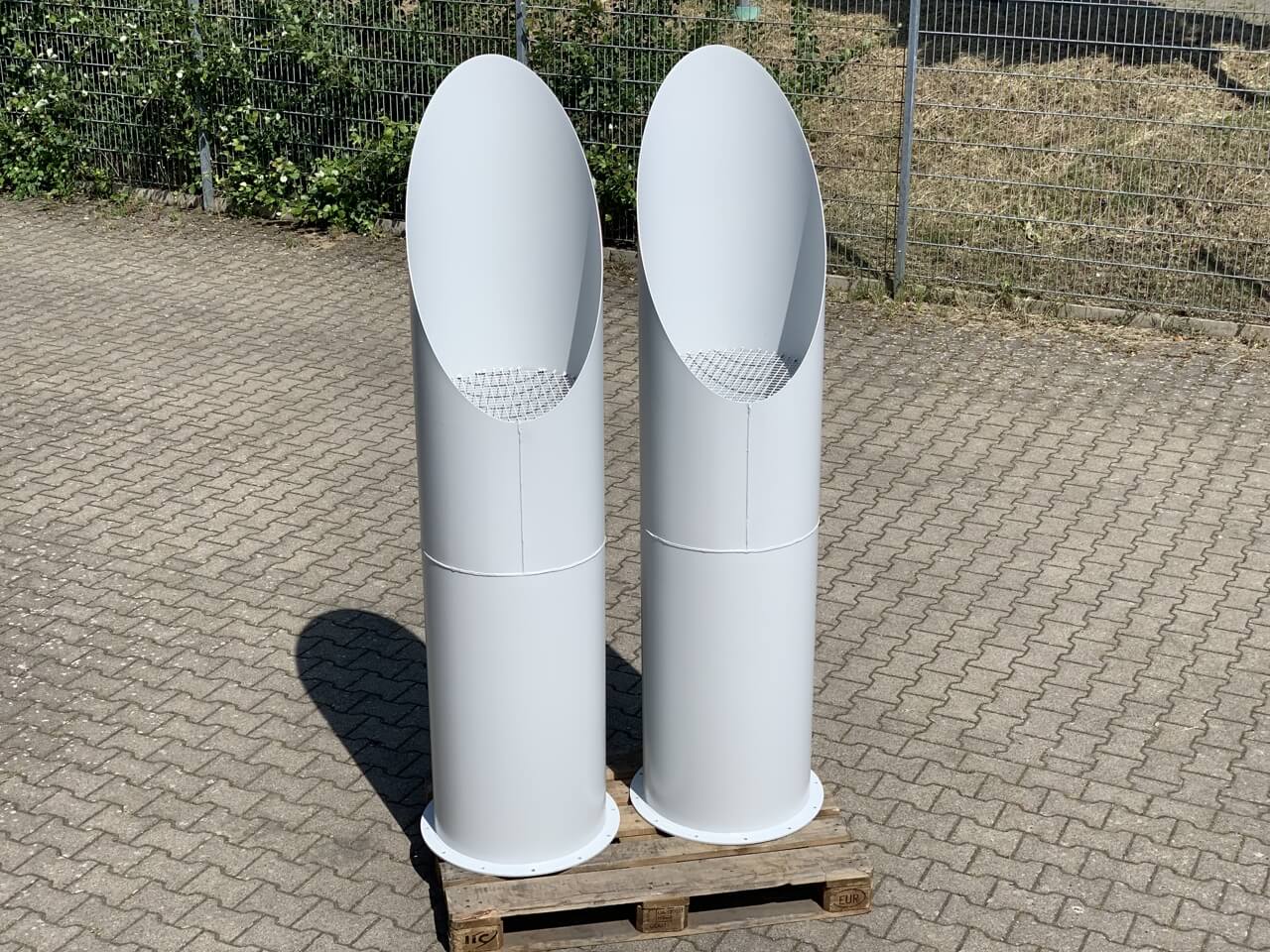

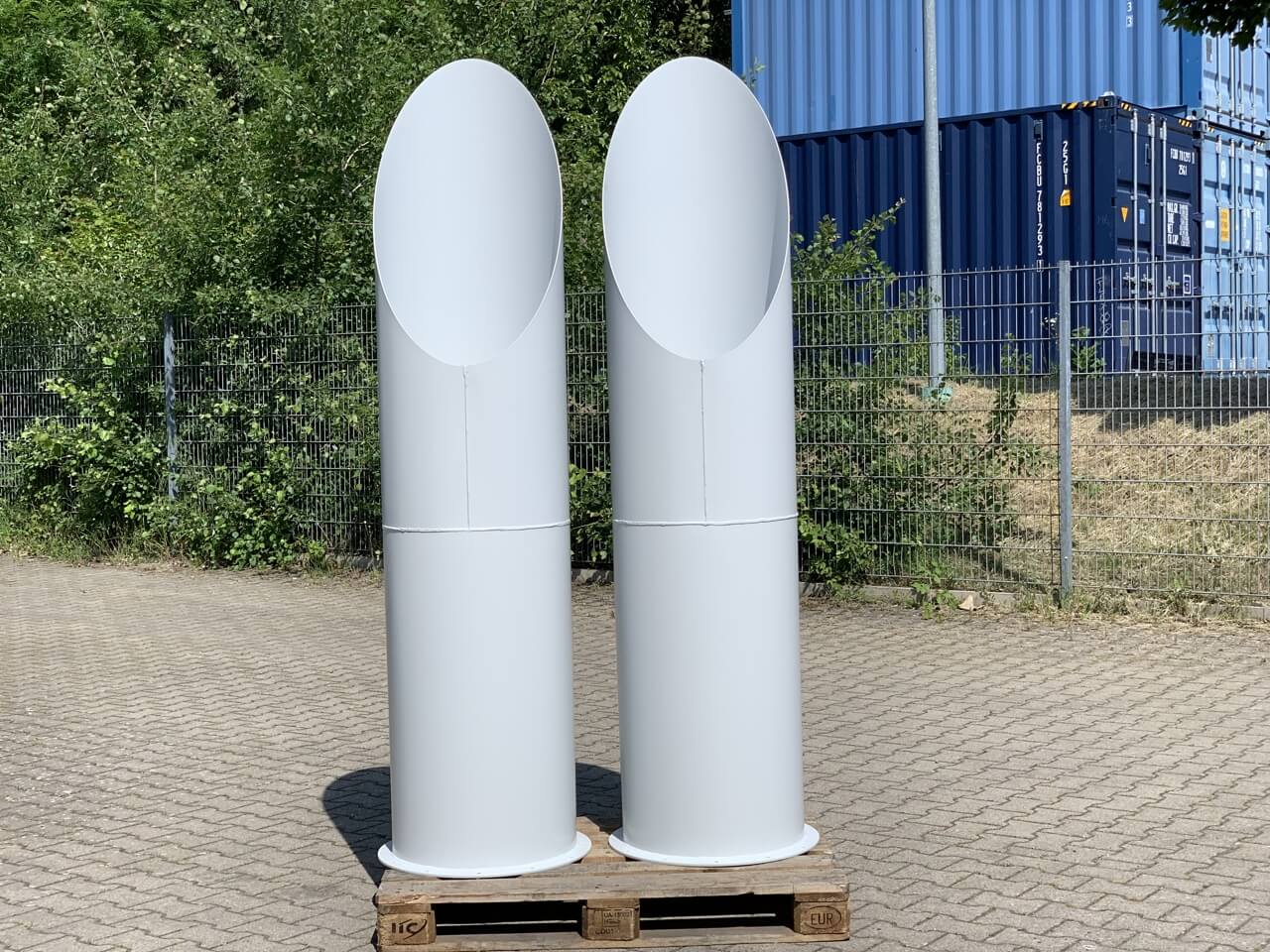

Ausblasstutzen DN 500
mit 45° Schräge
Ausblasstutzen DN 500
mit 45° Schräge
Ausblasstutzen DN 500
mit 45° Schräge

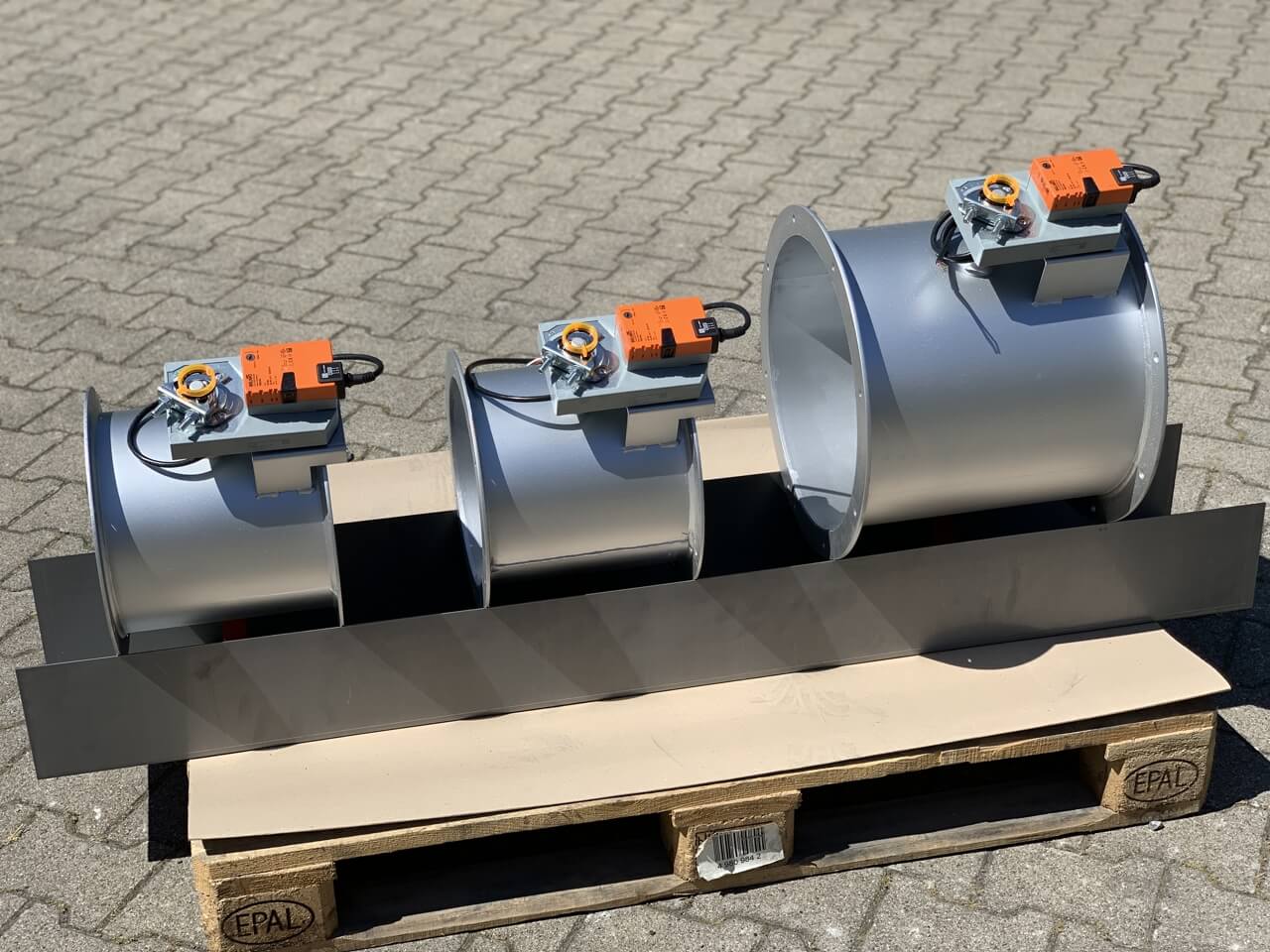

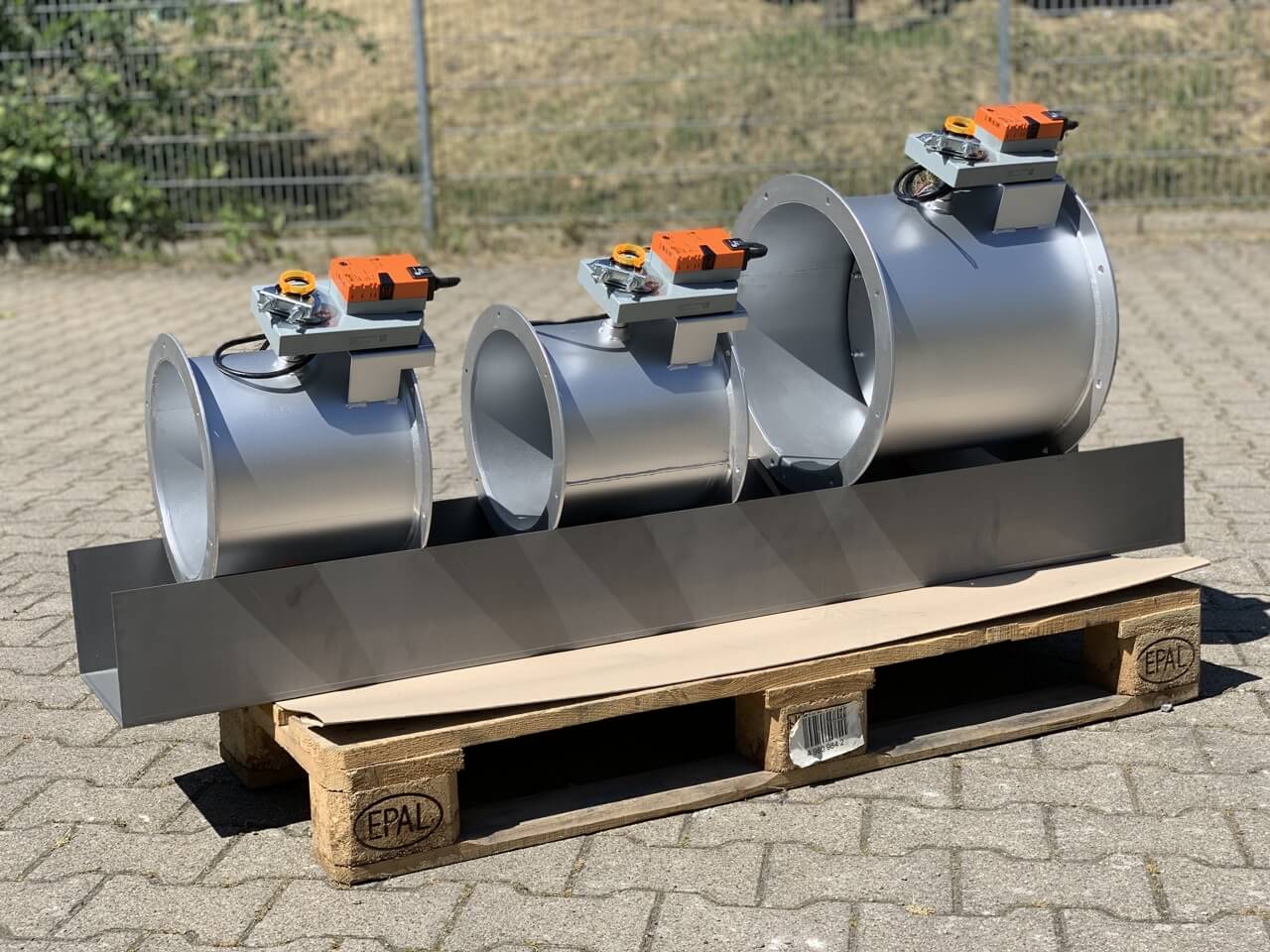

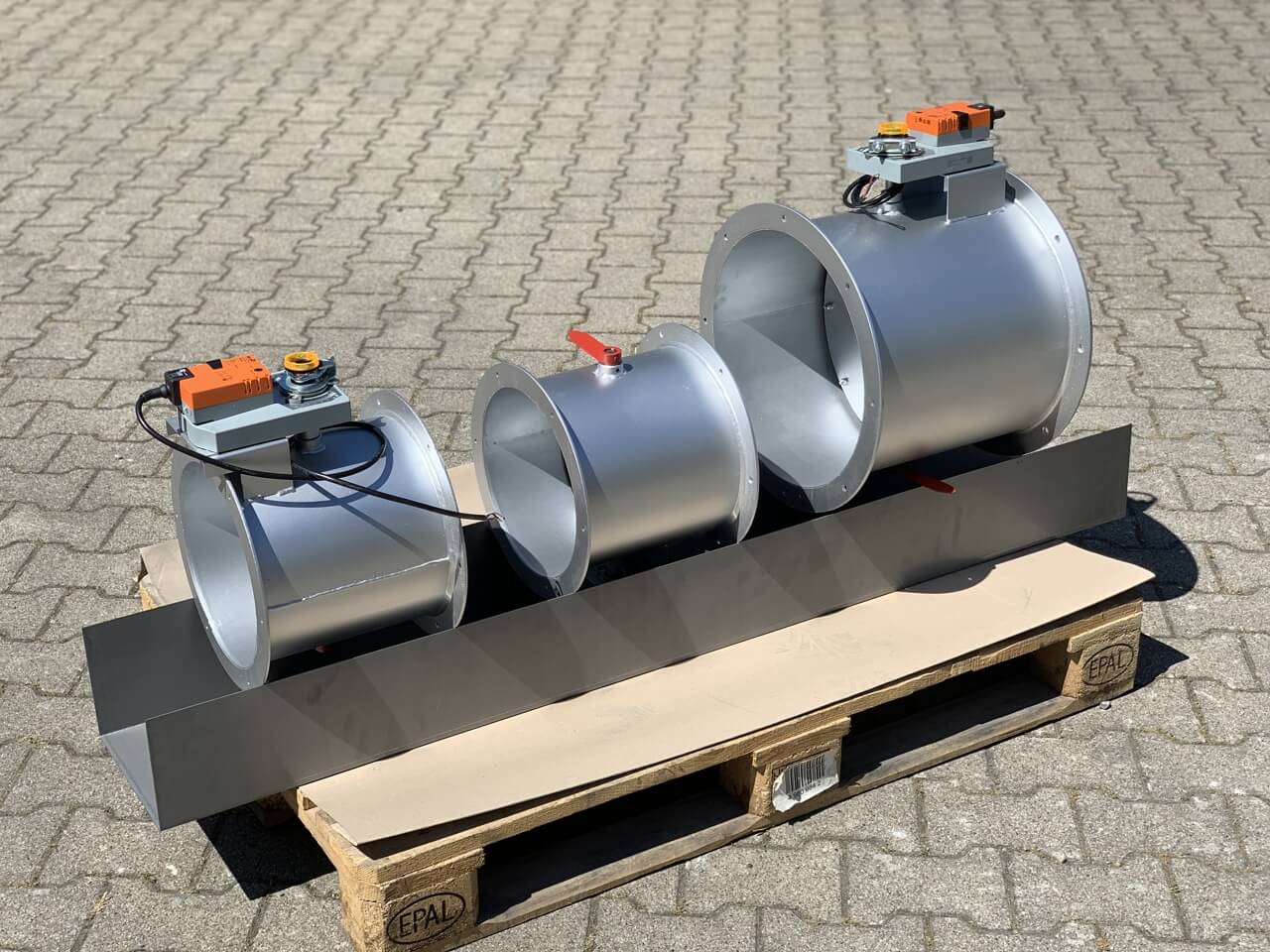

Absperrklappen mit
elektrischem Stellantrieb
Absperrklappen mit
elektrischem Stellantrieb
Absperrklappen mit
elektrischem Stellantrieb
Sie möchten mehr über Rohre und Kanäle erfahren?
