Schweißrauchfilter zur Schweißrauchabsaugung

Schweißrauchfilter erfassen und filtern den beim Schweißen und Löten von Stählen (z.B. Baustahl, Edelstahl, Aluminium) entstehenden gesundheitsgefährdenden Schweißrauch. Die Erfassung des Schweißrauchs erfolgt über an einem Schweißrauchfilter angeschlossene Erfassungselemente wie Absaugarme, Absaughauben, Schweißtische oder direkt am Schweißbrenner. Die gefilterte und von Partikeln befreite Luft wird über eine Rohrleitung ins Freie geleitet oder in den Arbeitsraum zurückgeführt.

Ausführungen

Die Schweißrauchfilter der MPS-Serie sind modular aufgebaut und können somit an die indidivduellen Bedürfnisse der Schweißrauchabsaugung angepasst werden. Die Absauggeräte sind in verschiedenen Ausführungen erhältlich.

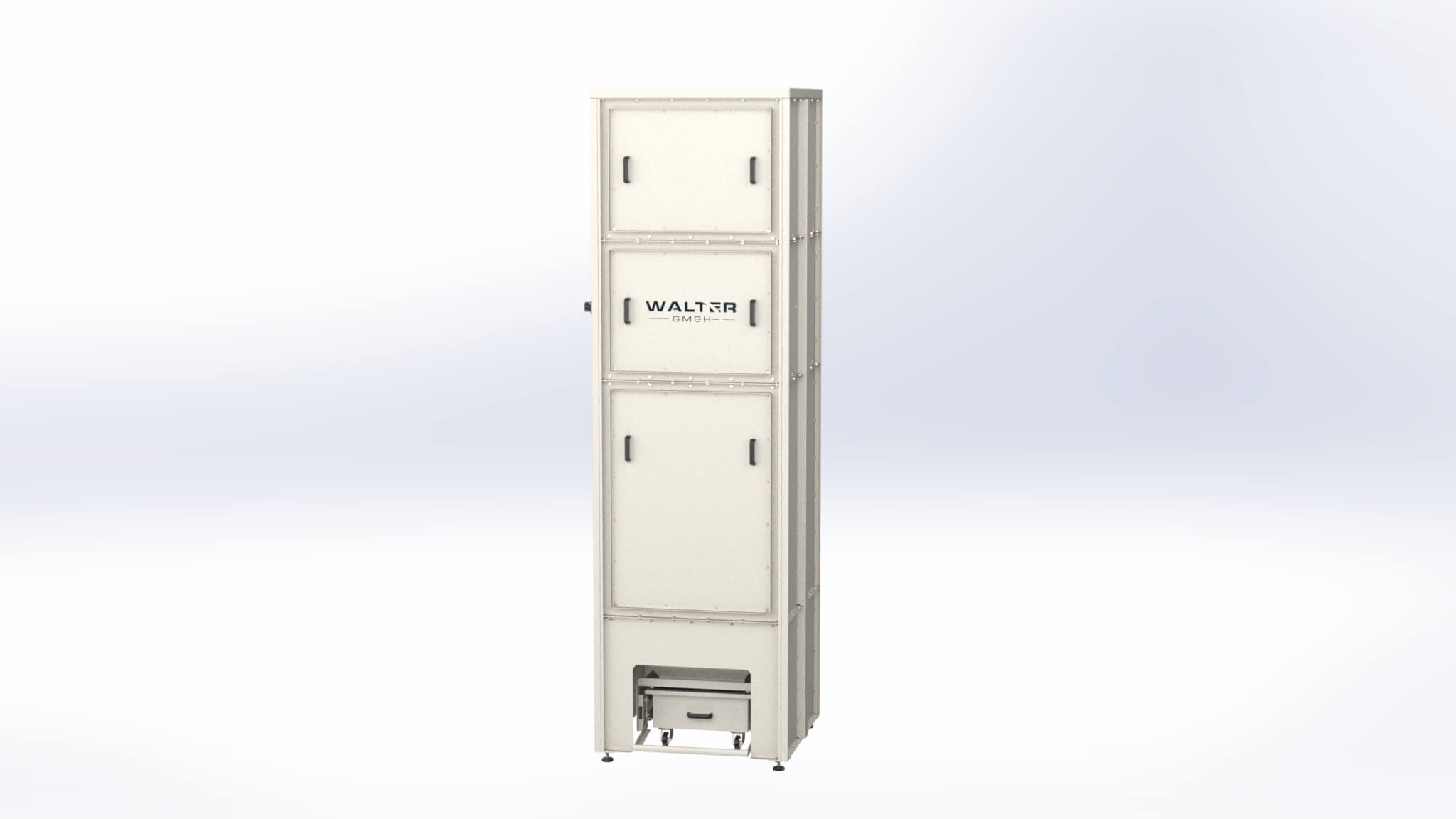

Schweißrauchabsaugung MPS

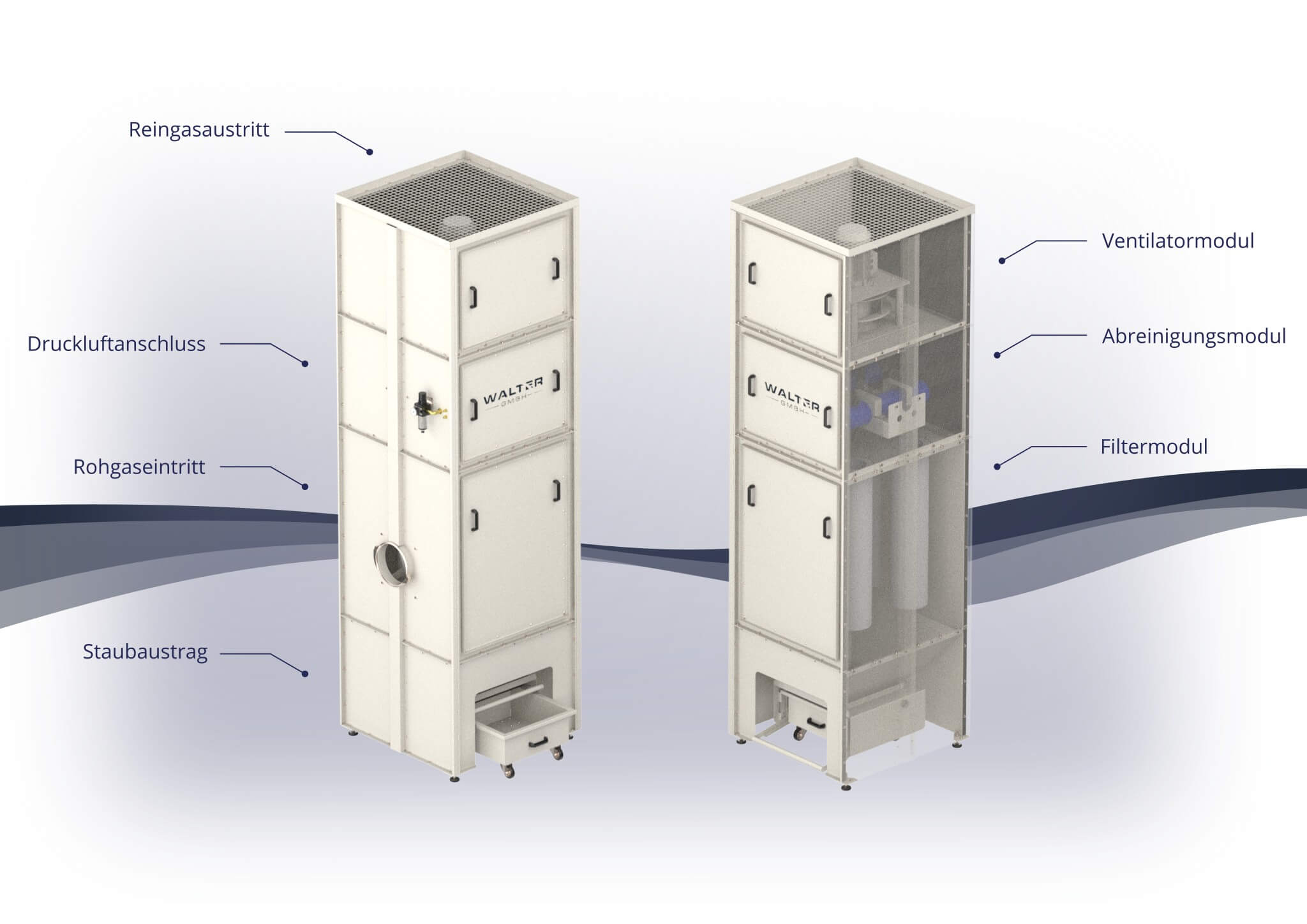

Schweißrauchfilter MPS Module und Anschlüsse

Technische Daten WL-MPS

Ausführung / Modul	Filtermodul mit Abreinigung
Volumenstrom	3.000 m³/h
Anschlussdurchmesser	DN 250
Breite	1.024 mm
Tiefe	1.024 mm
Höhe	1.900 mm

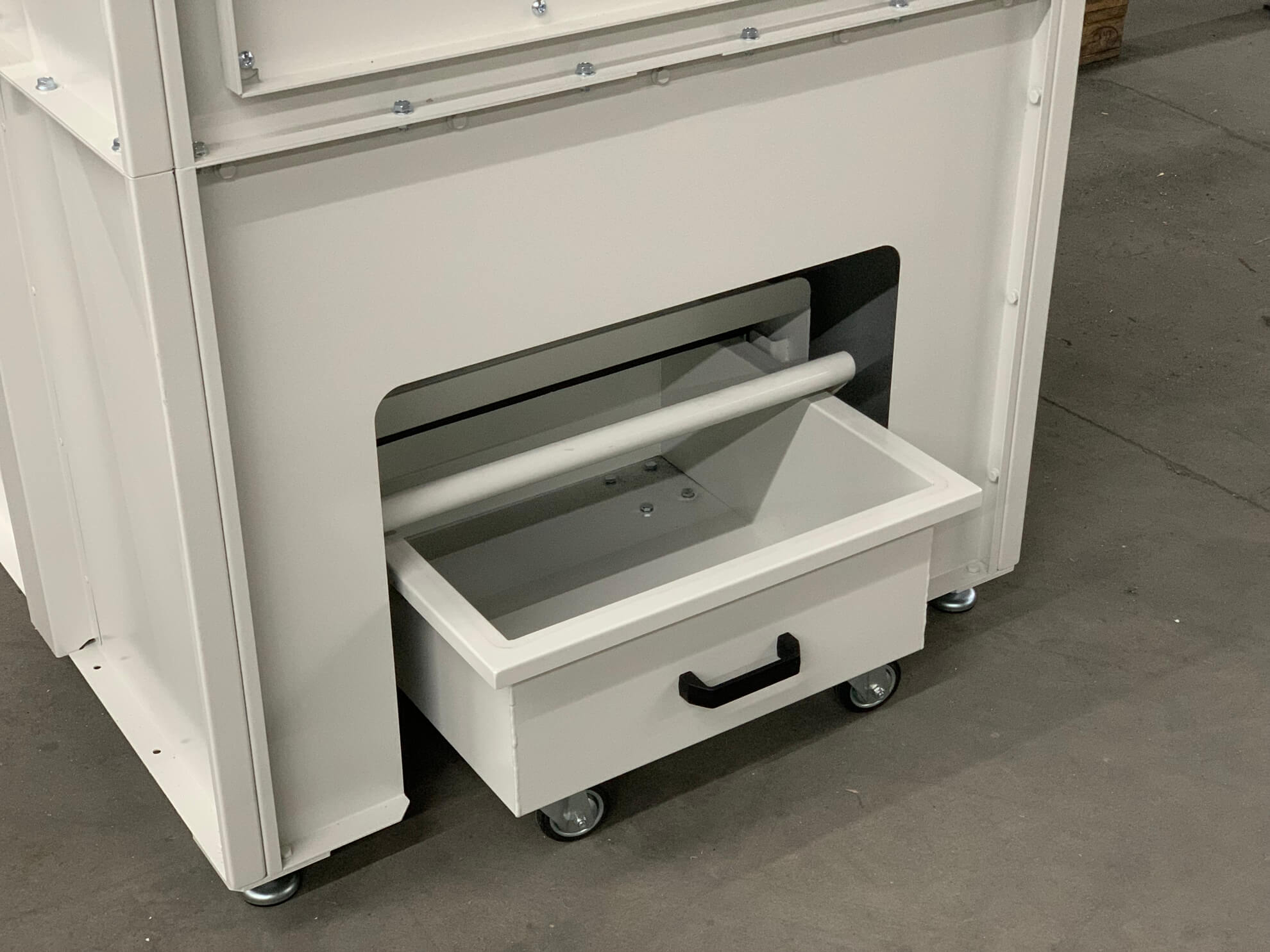

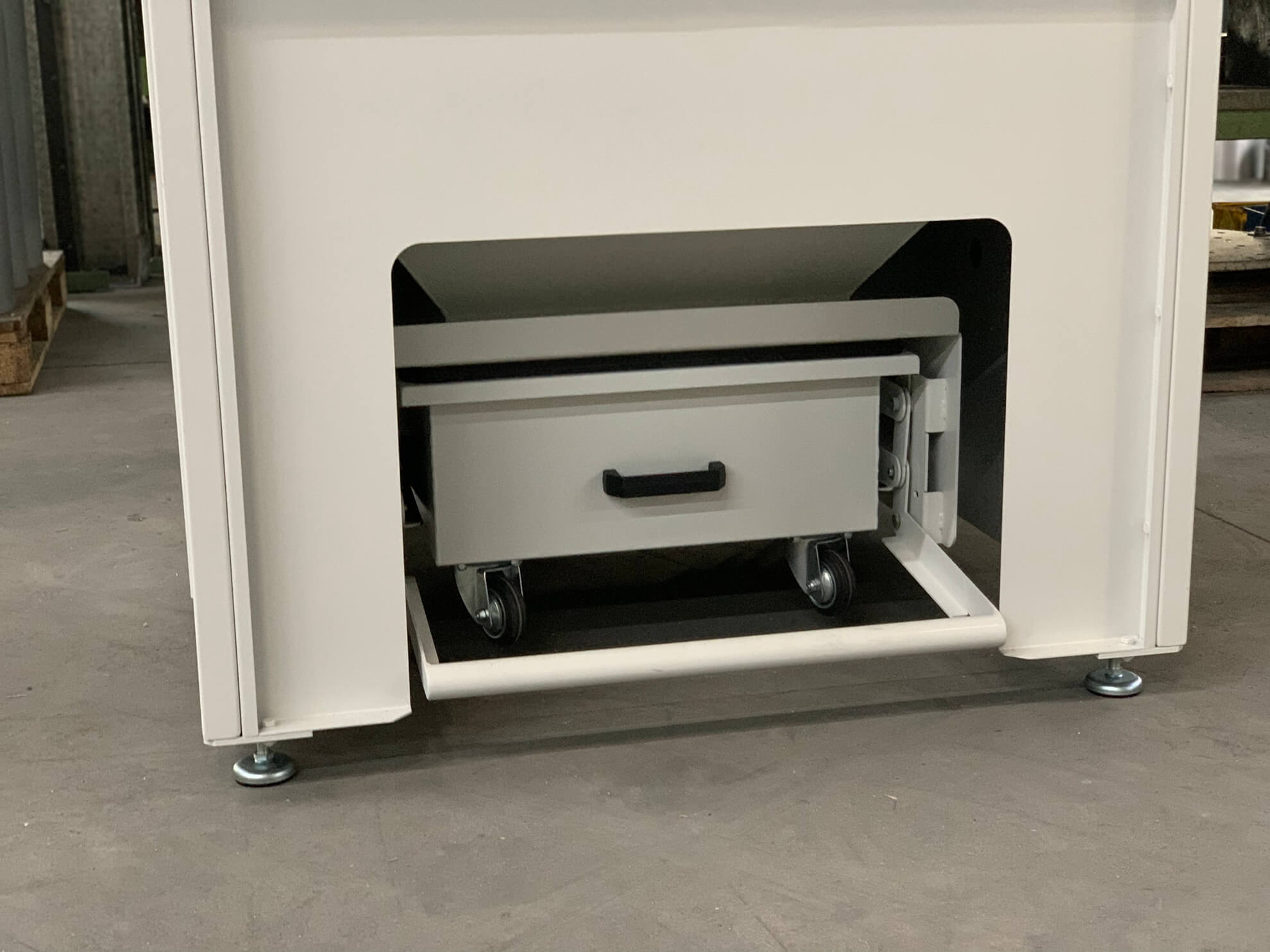

Ausführung / Modul	Staubaustrag
Breite	1.024 mm
Tiefe	1.024 mm
Höhe	765 mm
Höhenverstellung	0-60 mm
Volumen Staubbehälter	50 Ltr.

Ausführung / Modul	Ventilatoreinheit
Breite	1.024 mm
Tiefe	1.024 mm
Höhe	700 mm

Ausführung / Modul	HEPA-Modul
Breite	1.024 mm
Tiefe	1.024 mm
Höhe	700 mm

Für größere Luftleistungen werden die Abscheider parallel aufgestellt oder nach kundenspezifischen Vorgaben angefertigt.

Anwendungsbereiche

Schweißen
Löten

Gesundheitsgefahren und Betriebskosten werden durch den Einsatz der Schweißrauchfilter minimiert.

Funktionsprinzip

Die von WALTER entwickelten Schweißrauchfilter arbeiten mit einer mechanischen Abscheidung.

Hierbei wird ein mehrstufiges Filtersystem verwendet.

Die mit Schweißrauch beladene Luft strömt über die Eintrittsöffnung in das Filtergehäuse und wird dort durch die Volumenvergrößerung stark verzögert. Der Schweißrauch umströmt die Patronen von unten nach oben, dabei werden die Schweißrauch-Partikel an der Filteroberfläche abgeschieden.

Durch die flexible Modulbauweise können sowohl standardisierte als auch auf individuellen Bedarf angepasste Filtergrößen geliefert werden.

Die Geräte sind extrem wartungsfreundlich. Über große Wartungstüren kann der Ein- und Ausbau der Filterelemente einfach und schnell durchgeführt werden.

Die Verschmutzung der Filterpatronen wird durch die integrierte Steuerung des Schweißrauchfilters überwacht. Bei Bedarf reinigt diese automatisch mit Druckluft (Jet-Impuls) ab. Der abgeschiedene Staub fällt in den fahrbaren Staubsammelbehälter und lässt sich so problemlos entsorgen.

Der Ventilator ist auf der Reingasseite des Gerätes montiert. Das Schweißrauchfilter ist im Standardlieferumfang mit einer Schallschutzhaube ausgestattet, sodass beim Betrieb in Montagehallen keine Lärmbeeinträchtigungen entstehen.
