Späneabsauganlage für Aluminiumspäne
Die Späneabsauganlage der Baureihe SAE wurden von WALTER speziell für die Aluminium-Tuben und -Dosenherstellung im nicht Ex-Bereich entwickelt. Die SAE Baureihe ist in verschiedenen Leistungsstufen und Gehäusegrößen erhältlich. Damit können sie an unterschiedliche Anforderungen angepasst werden. Die robusten Spänesauganlagen ermöglichen einen problemlosen 24-Stunden-Betrieb bei konstantem Luftdurchsatz.
Anwendungsbereiche
- Tubenherstellung
- Spanbearbeitende Arbeitsvorgänge
- Arbeitsprozesse, in denen größere und trockene Späne anfallen, die keine brand- und explosionsgefährdeten Stoffe enthalten
Funktionsprinzip
Die Baureihe SAE von WALTER besteht aus einem 2-stufigen Filtersystem. Die erste Filterstufe besteht aus einem Abscheider. Hier werden die Späne und grobe Partikel abgeschieden und fallen in einen Spänewagen. Die Entleerung des Spänewagens erfolgt Einfach über einen Schiebe- oder Klappenmechanismus (je nach Ausführung). Die zweite Filterstufe besteht aus Filtersäcken bzw. Filterpatronen (je nach Ausführung). Die Fortluft wird dann zugfrei nach Oben zurück in den Raum geleitet. Die Geräuschentwicklung wird mittels einer Schallhaube mit eingebauten Schalldämmkulissen vermindert.
Die Späneabsauganlagen sind in verschiedenen Leistungsstufen erhältlich:
- SAE-2815.2
- SAE-3421.2

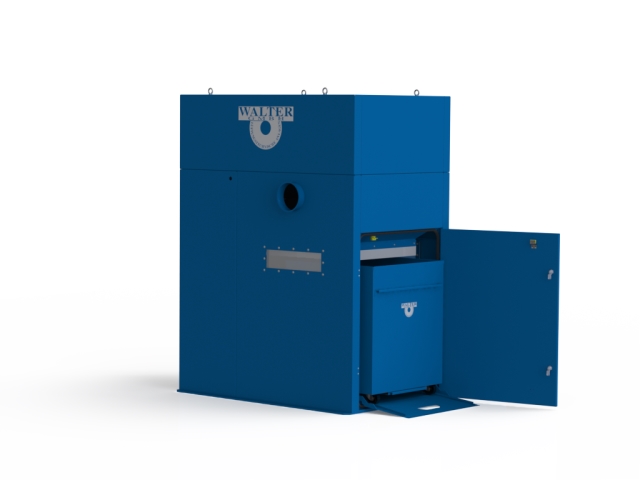

SAE-2815.2
SAE-2815.2 Volumentstrom 2.800 m³/h
SAE-3421.2
SAE-3421.2 Volumenstrom 3.400 m³/h

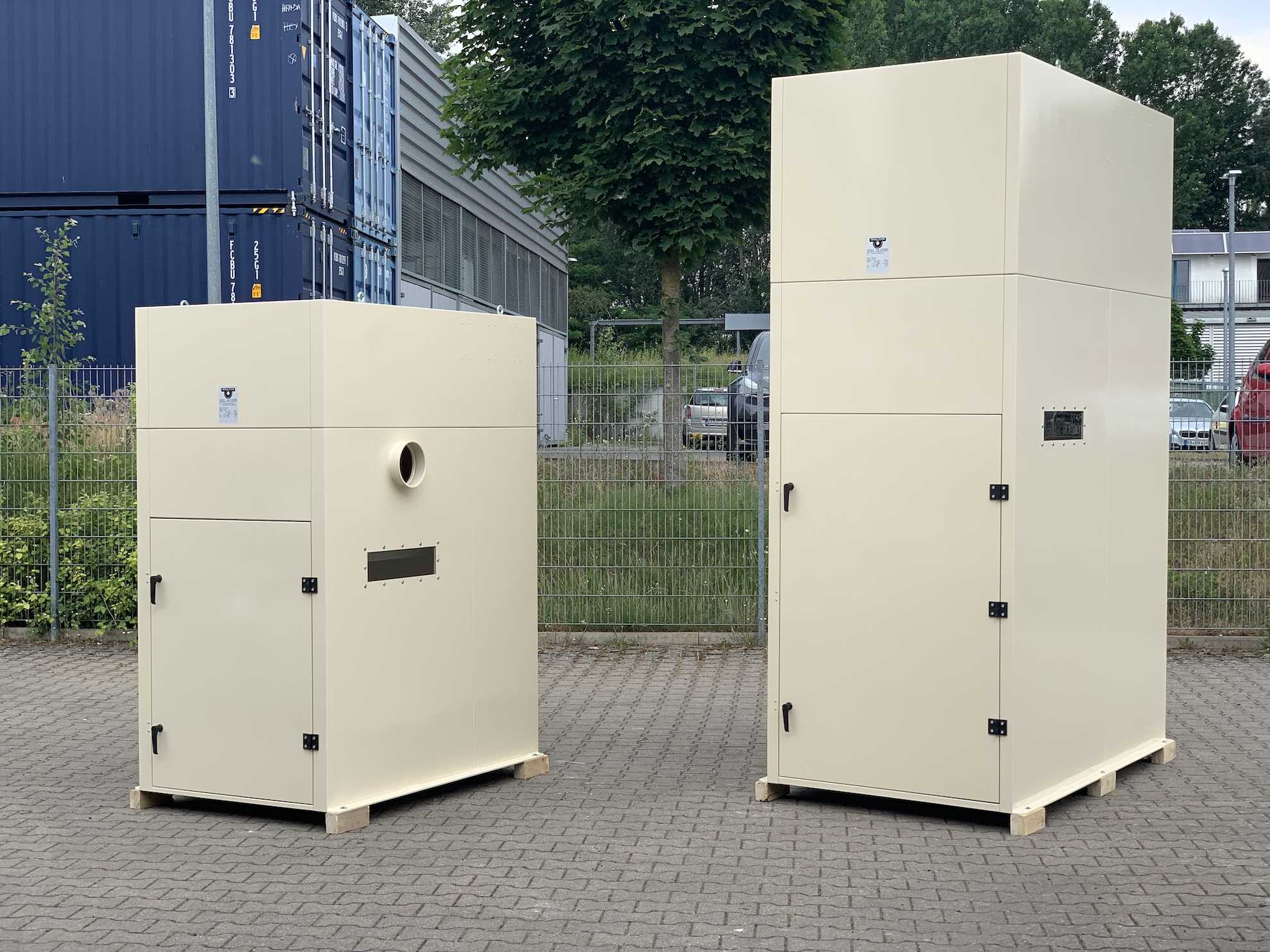

SAE-2815.2 / SAE-3421.2
Späneabsauganlagen

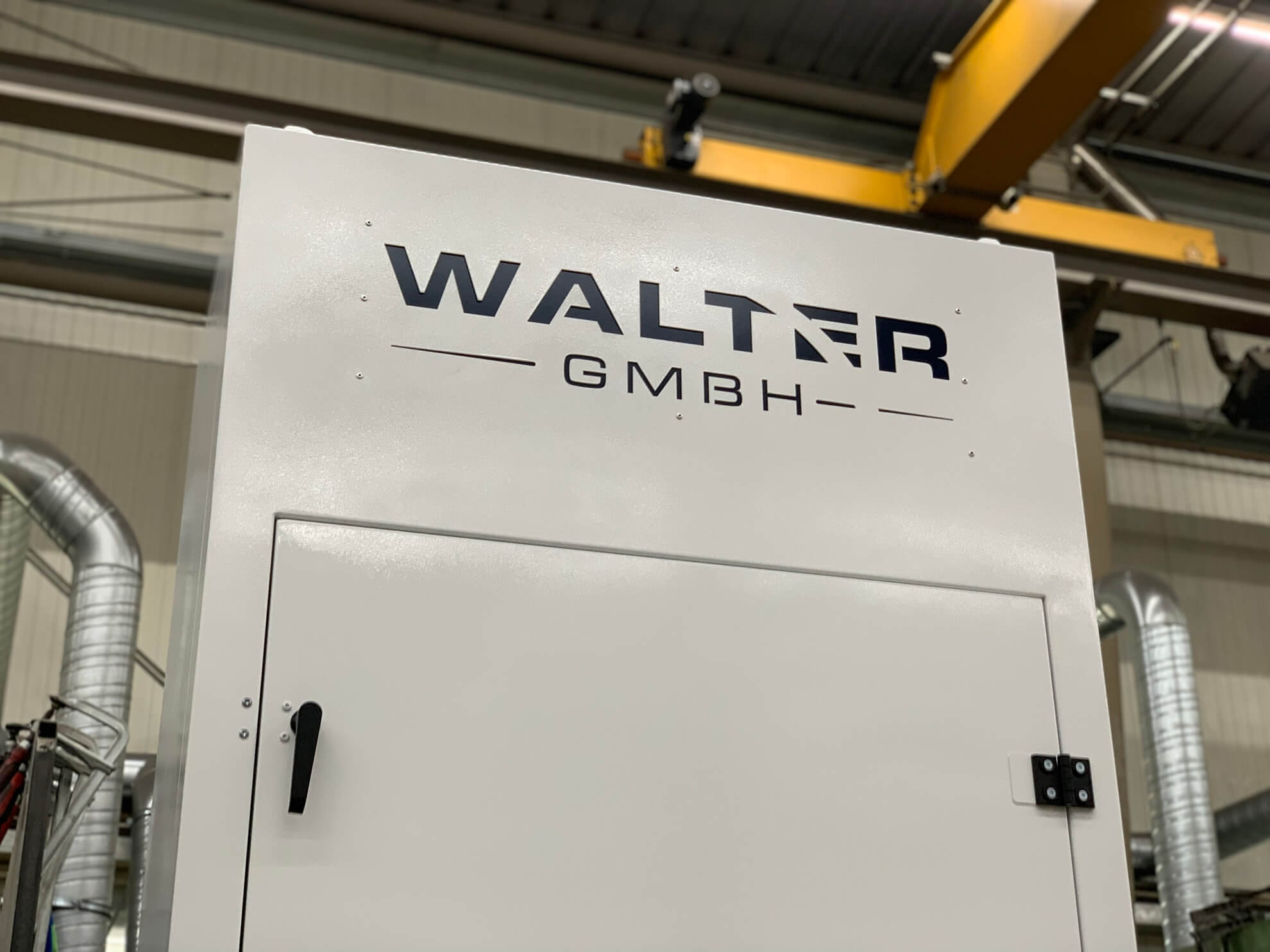

Alu-Späneabsauganlagen
nach Kundenanforderungen
Alu-Späneabsauganlagen
nach Kundenanforderungen

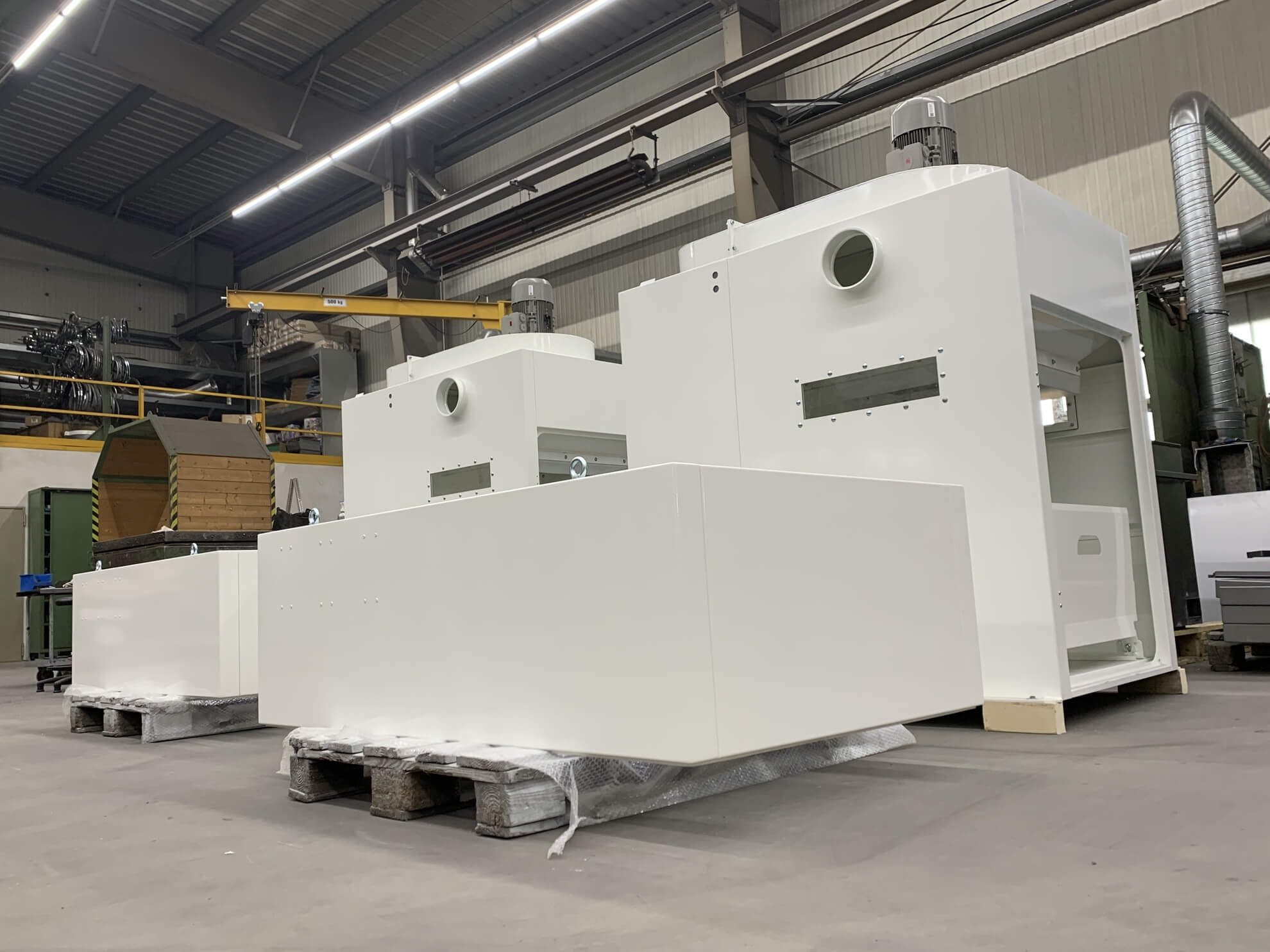

Alu-Späneabsauganlagen
in der Fertigung
Technische Daten
| Späneabsauganlage | SAE-2815.2 | SAE-3421.2 |
|---|---|---|
| Volumenstrom | 2.800 m³/h | 3.400 m³/h |
| Pressung | 3.050 Pa | 4.500 Pa |
| Antriebsleistung | 4,0 kW | 7,5 kW |
| Spannung | 400/460 V | 400/460 V |
| Frequenz | 50/60 Hz | 50/60 Hz |
| Anschlußdurchmesser | 180 mm | 200 mm |
| Länge | 1.530 mm | 2.000 mm |
| Breite | 1.000 mm | 1.100 mm |
| Höhe | 2.000 mm | 2.960 mm |
| Volumen Spänewagen | 430 Ltr. | 600 Ltr. |
| Gewicht | 520 kg | 900 kg |
