Zyklon-Abscheider
Die Zyklonabscheider von WALTER werden vor die eigentliche Filtereinheit installiert und dienen der Vorabscheidung von trockenen und rieselfähigen Stäuben. Mittlere und grobe Staubpartikel werden dabei bereits im Vorfeld abgeschieden, dadurch werden die Filtermedien geschont und deren Verschleiß minimiert. Als Funkenvorabscheider eingesetzt minimieren sie das Brandrisiko. Weiterhin eignen sie sich für die Rückgewinnung von Schüttgütern.
Eingesetzt werden die WL-Zyklone in der Holzverarbeitung, in Gießereien und Putzereien, in der Metallbearbeitung sowie überall dort, wo trockene, schwere oder funkenführende Stäube anfallen. Als Vorabscheider vor Schlauch- oder Patronenfiltern verlängern sie die Standzeit der Filtermedien und reduzieren den Wartungsaufwand der Gesamtanlage.
Vorteile
- Wartungsarm und ohne bewegliche Bauteile
- Hohe Betriebssicherheit auch im Dauerbetrieb
- Geringer Platzbedarf bei stehender Bauweise
- Erhöht die Effizienz nachgeschalteter Filtersysteme
- Geringer Strömungswiderstand und niedriger Energiebedarf
- Minimierung des Brandrisikos durch Funkenabscheidung
- Schutz vor Überlastung und Verstopfung des Hauptentstaubers
Anwendungsbereiche
Zyklonabscheider werden in zahlreichen Branchen als Vorabscheider, Funkenfänger oder zur Schüttgutrückgewinnung eingesetzt:
- Holz- und Hobelstäube in der Holzbearbeitung
- Späne und Schleifstäube in der Metallverarbeitung
- Strahlmittel und Funkenflug in Gießereien und Putzereien
- Schüttgutrückgewinnung in der verfahrenstechnischen Industrie
- Rauchgasvorabscheidung an Schmelz- und Trocknungsanlagen
- Vorabscheidung an pneumatischen Förderanlagen
- Recycling- und Aufbereitungsanlagen
Geeignete Stäube und Schüttgüter
Zyklone arbeiten besonders effizient bei trockenen, rieselfähigen und mittel- bis grobkörnigen Partikeln. Typische Anwendungen umfassen:
- Holz- und Hobelspäne
- Metallstäube, Strahlmittel und Schleifkorn
- Sand- und Mineralstaub
- Granulate, Pellets und sonstige Schüttgüter
- Funken und glühende Partikel
Funktionsprinzip
Die Zyklonabscheider arbeiten nach dem Fliehkraftprinzip. Das Rohgas tritt über den tangentialen Einlaufkanal in den zylindrischen Teil ein. Die Staubteilchen werden durch die Fliehkraft gegen die Außenwand geschleudert und nach unten über den trichterförmigen Auslauf in den darunter liegenden Beruhigungsbehälter abgeschieden. Die gereinigte Luft verlässt den Vorabscheider am oberen, zentrischen Fortluftaustritt.
Da Zyklone ohne bewegliche Komponenten arbeiten, sind sie robust, langlebig und nahezu wartungsfrei. Durch geeignete Auslegung von Eintrittsgeschwindigkeit, Zyklondurchmesser und Tauchrohrlänge lässt sich die Trenngrenze gezielt auf den Anwendungsfall abstimmen.

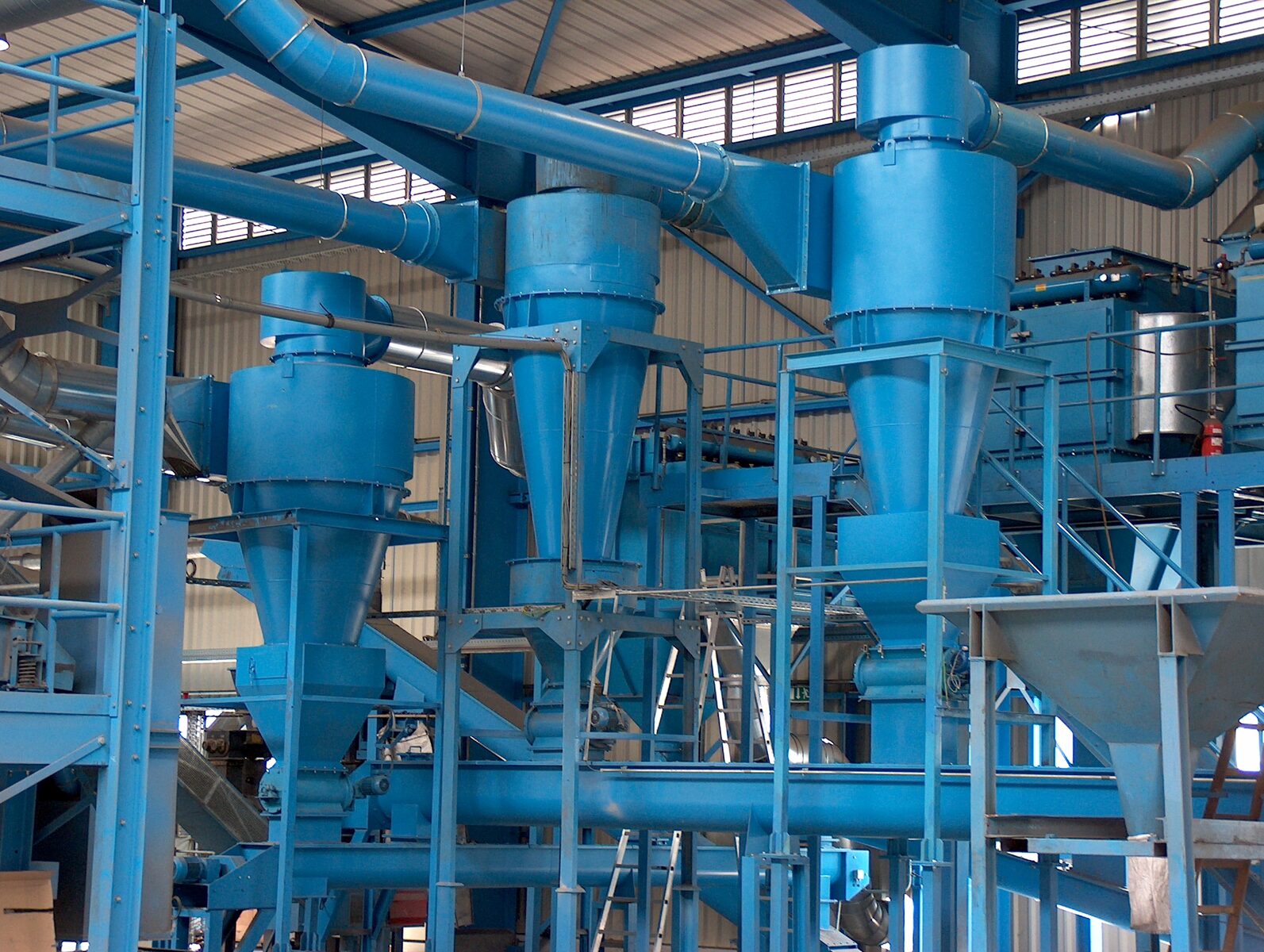

Anwendungsbeispiel: mehrstufige Zyklonanlage
Das Anwendungsbeispiel zeigt eine mehrstufige Zyklon-Installation, bei der mehrere Zyklone parallel und in Reihe geschaltet wurden, um große Volumenströme zu verarbeiten und gleichzeitig unterschiedliche Korngrößen abzuscheiden. Die einzelnen Zyklone sind über geschweißte Rohre mit der Hauptanlage verbunden, die abgeschiedenen Stäube fallen in Beruhigungsbehälter unter den Trichtern.
Solche Installationen werden typischerweise als Vorabscheidung vor einer Schlauchfilter- oder Patronenfilteranlage betrieben. Der nachgelagerte Hauptfilter erreicht so deutlich längere Standzeiten, weil die grobe Staubfraktion bereits im Zyklon entfernt wurde. Bei funkenführenden Prozessen wirkt der Zyklon zusätzlich als Funkenfänger und schützt das Filtermedium vor Glutpartikeln.
Technische Eckdaten
| Volumenstrombereich | 1.000 bis 60.000 m³/h, größere Volumina durch Parallelschaltung |
| Bauweise | Tangentialer Einlaufkanal, zylindrischer Wirbelraum, konischer Trichter, zentraler Reingasaustritt |
| Werkstoffe (Standard) | Stahlblech, lackiert oder verzinkt |
| Sonderwerkstoffe | Verschleißschutzbleche im Einlauf- und Trichterbereich, Edelstahl, hitzebeständige Werkstoffe auf Anfrage |
| Staubaustrag | Beruhigungsbehälter, optional Zellenradschleuse oder Förderschnecke |
Optionen
- Verschleißschutz bei abrasiven Stäuben
- Zellenradschleuse für kontinuierlichen Staubaustrag
- Sicherheitstechnik nach ATEX für brennbare Stäube
- Wärmedämmung bei heißem Rohgas
- Sonderwerkstoffe für korrosive Medien
Ausführungen
Die Zyklonabscheider sind ab 1.000 m³/h bis 60.000 m³/h verfügbar. Größere Luftleistungen werden durch Parallelschaltung mehrerer Zyklone oder als kundenspezifische Sonderkonstruktion realisiert.
Zyklon-Abscheider
Bemaßungen und Volumenstrom
Übersicht der Standard-Baugrößen. Maße in mm, mittlerer Volumenstrom in m³/h bei 20 °C und ca. 1.300 Pa Druckverlust (1,2 kg/m³ Luftdichte).
| Type | Volumenstrom (m³/h) | D₁ | d | a | b | D₃ | C | H |
|---|---|---|---|---|---|---|---|---|
| G4 | 900 - 1.250 | 400 | 180 | 80 | 280 | 170 | 160 | 1.380 |
| G5 | 1.450 - 1.900 | 500 | 224 | 120 | 300 | 220 | 160 | 1.590 |
| G6.3 | 2.300 - 3.100 | 630 | 300 | 160 | 350 | 295 | 200 | 1.800 |
| G7.1 | 2.850 - 3.850 | 710 | 350 | 160 | 450 | 340 | 200 | 1.950 |
| G8 | 3.650 - 5.000 | 800 | 400 | 180 | 500 | 395 | 275 | 2.270 |
| G9 | 4.600 - 6.200 | 900 | 450 | 200 | 570 | 440 | 315 | 2.420 |
| G10 | 5.800 - 7.800 | 1.000 | 500 | 220 | 650 | 495 | 360 | 2.700 |
| G11.2 | 7.100 - 9.800 | 1.120 | 560 | 240 | 750 | 550 | 360 | 3.000 |
| G12.5 | 9.000 - 12.200 | 1.250 | 600 | 280 | 800 | 590 | 400 | 3.360 |
| G14 | 12.000 - 15.200 | 1.400 | 710 | 300 | 930 | 700 | 500 | 3.960 |
| G16 | 16.800 - 20.000 | 1.600 | 800 | 320 | 1.200 | 790 | 500 | 4.310 |
| G18 | 19.000 - 25.500 | 1.800 | 900 | 380 | 1.250 | 890 | 500 | 4.610 |
| G20 | 29.500 - 34.000 | 2.000 | 1.000 | 500 | 1.250 | 990 | 500 | 4.850 |
| G22 | 30.200 - 41.000 | 2.200 | 1.120 | 600 | 1.250 | 1.100 | 630 | 5.150 |
| G24 | 38.000 - 50.000 | 2.400 | 1.250 | 600 | 1.500 | 1.190 | 630 | 5.800 |
| G25 | 44.100 - 60.000 | 2.500 | 1.400 | 720 | 1.500 | 1.300 | 630 | 6.200 |
Kombination mit nachgeschalteten Filtern
Zyklonabscheider erreichen einen hohen Abscheidegrad für mittlere und grobe Partikel, sind aber für Feinstaub und Aerosole nicht geeignet. Für die vollständige Reinigung der Abluft wird der Zyklon in der Regel mit einem Schlauchfilter, Patronenfilter oder Taschenfilter kombiniert.
Die WALTER-Zyklone sind in ihren Anschlussmaßen auf die Baureihen SF (Schlauchfilter) und MPS (Patronenfilter) abgestimmt. Auf Wunsch liefern wir die komplette Anlage einschließlich Rohrleitung, Absperrklappen, Ventilator und Steuerung aus einer Hand und übernehmen die Montage vor Ort.
Ergänzende Produkte
Zyklonabscheider werden in der Regel mit weiteren WALTER-Komponenten zu einer kompletten Entstaubungsanlage kombiniert.
Hauptfilter
Schlauchfilter
Modulare Schlauchfilter der Baureihe SF von 3.000 bis 60.000 m³/h - der typische Hauptfilter hinter einem Zyklon-Vorabscheider.
Zum Schlauchfilter →
Hauptfilter
Patronenfilter
Kompakter Patronenfilter MPS für Werkstattanwendungen mit hohem Abscheidegrad bei Feinstäuben.
Zum Patronenfilter →
Verbindung
Rohre und Kanäle
Geschweißte Rohrleitungen nach DIN 24151 / EN 1506 zur Verbindung von Erfassungselement, Zyklon, Hauptfilter und Ventilator.
Zu Rohren und Kanälen →Häufige Fragen
Zyklonabscheider - was Kunden vor der Anfrage wissen wollen
Wann ist ein Zyklonabscheider sinnvoll?
Ein Zyklon lohnt sich überall dort, wo grobe oder schwere Stäube und gleichzeitig auch Funken anfallen. Als Vorabscheider vor einem Schlauch- oder Patronenfilter schont er das Filtermedium, verlängert dessen Standzeit und reduziert das Brandrisiko. Bei reinen Schüttgut-Rückgewinnungsaufgaben ohne anschließende Reinluftrückführung kann der Zyklon auch allein eingesetzt werden.
Welchen Abscheidegrad erreicht ein Zyklon?
Der Abscheidegrad hängt von Partikelgröße, Dichte und Strömungsgeschwindigkeit ab. Für Partikel ab etwa 10 µm liegen typische Abscheidegrade bei 90 % und höher. Feinstaub unter rund 5 µm wird nur teilweise abgeschieden und sollte in einem nachgeschalteten Filter zurückgehalten werden.
Reicht ein Zyklon allein als Entstaubungslösung?
Für sehr grobe und schwere Stäube oder als reine Schüttgutrückgewinnung ist der Zyklon allein ausreichend. Wenn jedoch Reinluft in den Arbeitsraum zurückgeführt werden soll oder Emissionsgrenzwerte einzuhalten sind, ist eine Kombination mit einem Schlauch-, Patronen- oder Taschenfilter notwendig.
Welche Werkstoffe kommen zum Einsatz?
Standardausführung ist lackiertes oder verzinktes Stahlblech. Bei abrasiven Stäuben werden Verschleißschutzbleche im Einlaufbereich und an der Trichterinnenwand eingesetzt.
Wie wird der abgeschiedene Staub ausgetragen?
Standardmäßig fällt der abgeschiedene Staub in einen Beruhigungsbehälter unter dem Zyklon. Für kontinuierlichen Betrieb oder hohe Staubmengen empfiehlt sich eine Zellenradschleuse oder Förderschnecke; auf Wunsch wird der Austrag direkt in Big Bags oder einen Sammelcontainer geführt.
Welcher Volumenstrombereich ist verfügbar?
Die WALTER-Zyklone werden ab 1.000 m³/h bis 60.000 m³/h gebaut. Größere Anlagen entstehen durch Parallelschaltung mehrerer Zyklone oder durch kundenspezifische Auslegung.
